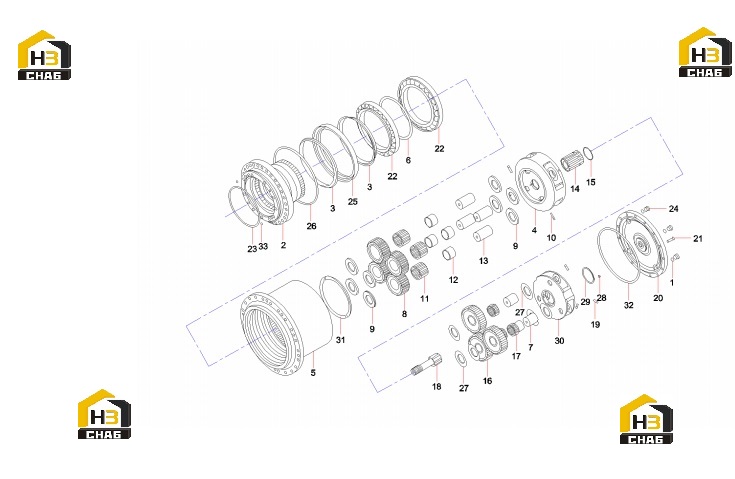

Комплектующие редуктора 60181095

← Комплектующие мотора редуктора 60158932 Цепи и башмаки гусениц 12555981 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:60082995

Комплект:5

Примечание:

№ на схеме:2

Наименование:Spindle

Каталожный номер:60158986

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal floating

Каталожный номер:60159004

Комплект:2

Примечание:

№ на схеме:4

Наименование:Carrier

Каталожный номер:60158938

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hub

Каталожный номер:60158974

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:60158913

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing shaft

Каталожный номер:60158987

Комплект:3

Примечание:

№ на схеме:8

Наименование:Gear, planetary

Каталожный номер:60158943

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer thrust

Каталожный номер:60158993

Комплект:8

Примечание:

№ на схеме:10

Наименование:Pin spring

Каталожный номер:60158952

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bearing needle

Каталожный номер:60158934

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bush floating

Каталожный номер:60158960

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bearing shaft

Каталожный номер:60158988

Комплект:4

Примечание:

№ на схеме:14

Наименование:Gear sun

Каталожный номер:60158941

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring snap

Каталожный номер:60158972

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear planetary

Каталожный номер:60158942

Комплект:3

Примечание:

№ на схеме:17

Наименование:Bearing needle

Каталожный номер:60158933

Комплект:3

Примечание:

№ на схеме:18

Наименование:Gear drive

Каталожный номер:60158940

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin spring

Каталожный номер:60158951

Комплект:3

Примечание:

№ на схеме:20

Наименование:Cover

Каталожный номер:60158959

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw, socket head

Каталожный номер:60158980

Комплект:16

Примечание:

№ на схеме:22

Наименование:Bearing angular ball

Каталожный номер:60158937

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60159001

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug, screw

Каталожный номер:60158916

Комплект:5

Примечание:

№ на схеме:25

Наименование:Seal ring

Каталожный номер:60159006

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60159000

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer thrust

Каталожный номер:60158992

Комплект:6

Примечание:

№ на схеме:28

Наименование:Washer, thrust

Каталожный номер:60158991

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate, thrust

Каталожный номер:60158990

Комплект:1

Примечание:

№ на схеме:30

Наименование:Carrier

Каталожный номер:60158939

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shim plate

Каталожный номер:60158954

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60159003

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:60082998

Комплект:2

Примечание:
