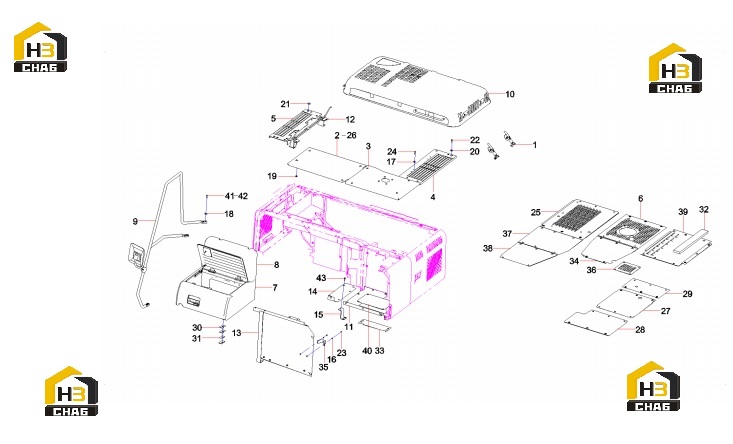

Комплектующие кузова кабины 12774107

← Система электрическая кондиционирования воздуха 10473304 Обвес каркаса кабины 12774107 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:2

Наименование:Coverplate, middle

Каталожный номер:11768700

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover Plate

Каталожный номер:12786620

Комплект:1

Примечание:

№ на схеме:4

Наименование:Coverplate, rear, upper left

Каталожный номер:12698511

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coverplate, rear, upper right

Каталожный номер:12718585

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:11627730

Комплект:1

Примечание:

№ на схеме:7

Наименование:Battery Box Assy SY200E.1.6.10

Каталожный номер:12908466

Комплект:1

Примечание:

№ на схеме:8

Наименование:Trim cover SY200E.1.6.11

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:9

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:10

Наименование:Engine hood GP

Каталожный номер:12169042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Coverplate

Каталожный номер:11504920

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:11616245

Комплект:1

Примечание:

№ на схеме:13

Наименование:left front spacing plate

Каталожный номер:12786600

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coverplate, pilot pipe

Каталожный номер:11504680

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, supporting

Каталожный номер:11459285

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:63

Примечание:

№ на схеме:20

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:148

Примечание:

№ на схеме:21

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:14

Примечание:

№ на схеме:22

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:A210111000202

Комплект:151

Примечание:

№ на схеме:23

Наименование:Screw M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:25

Наименование:Coverplate, bottom, right

Каталожный номер:A820101117951

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:5

Примечание:

№ на схеме:27

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:31

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:32

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:33

Наименование:Coverplate, adapter

Каталожный номер:12119218

Комплект:1

Примечание:

№ на схеме:34

Наименование:Coverplate, bottom, main valve

Каталожный номер:A820101337218

Комплект:1

Примечание:

№ на схеме:35

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:37

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:38

Наименование:Coverplate, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:39

Наименование:Coverplate, bottom, middle left

Каталожный номер:12290557

Комплект:1

Примечание:

№ на схеме:40

Наименование:Access door, pilot pipe

Каталожный номер:11459078

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:43

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:16

Примечание:
