Комплектующие кабины 12302648

Комплектующие кабины 12302648

← Крышка кондиционера и кронштейны кабины 12302648 Стенка боковая кабины 11654149 →

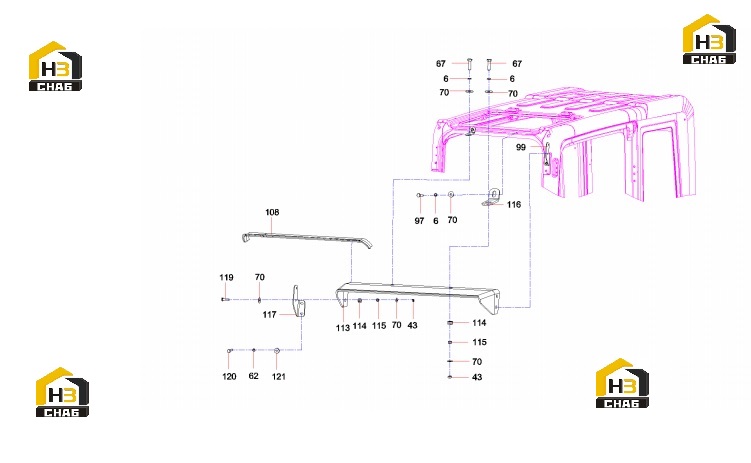

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Nut
Каталожный номер:A210307000012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Washer
Каталожный номер:A210401000016
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:False
Каталожный номер:A210404000005
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:97
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:99
Наименование:Bracket, left
Каталожный номер:11709311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:108
Наименование:Strip, seal
Каталожный номер:60003269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:113
Наименование:Visor, sun
Каталожный номер:10169779
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:114
Наименование:Grommet, rubber
Каталожный номер:10173429
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:115
Наименование:Bushing, steel
Каталожный номер:10173445
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:116
Наименование:Bracket,upper
Каталожный номер:11709309
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:117
Наименование:Bracket,right
Каталожный номер:11709314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:119
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:120
Наименование:Bolt
Каталожный номер:A210111000081
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:121
Наименование:Washer
Каталожный номер:A210404000009
Комплект:11
Примечание:
