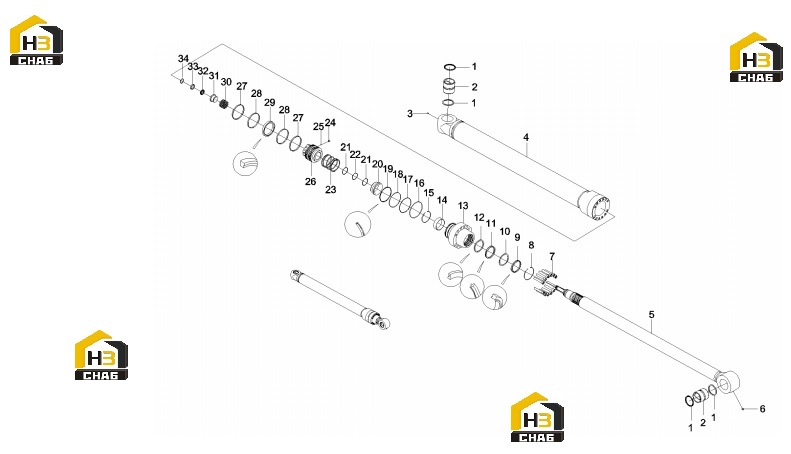

Цилиндр рукояти 11350816

← Цилиндр ковша 11350784 Цилиндр стрелы 11347703 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust ring GWJ

Каталожный номер:60215142

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sleeve

Каталожный номер:A880000000237

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bushing, guide

Каталожный номер:11261296

Комплект:1

Примечание:

№ на схеме:4

Наименование:Barrel AS, cylinder

Каталожный номер:11350815

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rod, piston

Каталожный номер:11350803

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:8

Наименование:Ring, retainer,110 GB895.1

Каталожный номер:A210417000003

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust DKBZ3

Каталожный номер:60136785

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring,bearing

Каталожный номер:60084439

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring,seal IUH

Каталожный номер:60081628

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring,seal HBY

Каталожный номер:60078229

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gland

Каталожный номер:11350787

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing, oilite

Каталожный номер:A880809020004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retainer

Каталожный номер:A210417000104

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 132x5.3 GB3452.1

Каталожный номер:A210609000314

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:A880804040030

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000614

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, seal K08-D

Каталожный номер:60061679

Комплект:1

Примечание:

№ на схеме:20

Наименование:Collar, cushion

Каталожный номер:11350788

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, retaining

Каталожный номер:60001446

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000959

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring, large

Каталожный номер:11350789

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:24002788

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ball, steel

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston

Каталожный номер:11350791

Комплект:1

Примечание:

№ на схеме:27

Наименование:Anti-pollution loop KZT

Каталожный номер:60224952

Комплект:2

Примечание:

№ на схеме:28

Наименование:Guide ring WR

Каталожный номер:60224857

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring,seal SPGW

Каталожный номер:60087458

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spring, small

Каталожный номер:11350792

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sleeve, buffer

Каталожный номер:11350794

Комплект:1

Примечание:

№ на схеме:32

Наименование:Key, retainer

Каталожный номер:11350796

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cap, retainer key

Каталожный номер:11350797

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ring, retaining

Каталожный номер:A210414000110

Комплект:1

Примечание:
