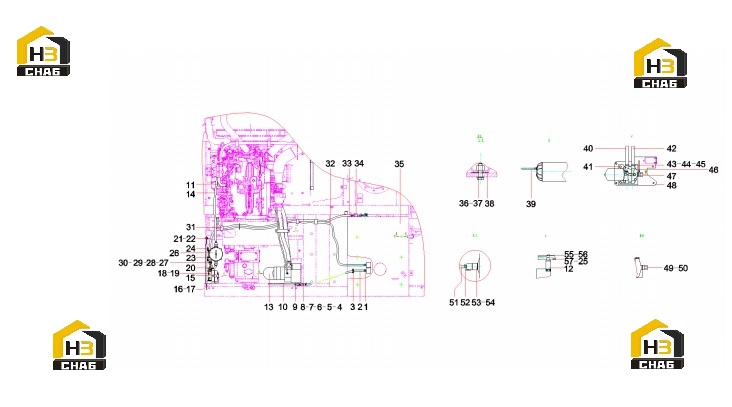

Система топливная 13527498

← Фильтр воздушный frg130333 60210376 Фильтр масляный с комплектующими 13434714 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:7

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:3

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:6

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:8

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fuel pipe SY215C9M3KS.1.3.5-31

Каталожный номер:13766319

Комплект:1

Примечание:

№ на схеме:12

Наименование:bracket SY215C9M3KS.1.3.5-1

Каталожный номер:13466575

Комплект:1

Примечание:

№ на схеме:13

Наименование:AR OIL FILTER

Каталожный номер:13434714

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel pipe SY215C9M3KS.1.3.5-32

Каталожный номер:13766320

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuel Filter Assembly

Каталожный номер:60310822

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:6

Примечание:

№ на схеме:18

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:20

Наименование:Oil-out tube of fuel tank

Каталожный номер:13766323

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:7

Примечание:

№ на схеме:22

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:20

Примечание:

№ на схеме:23

Наименование:fuel filter support

Каталожный номер:13766307

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp SY215C8M2K.1.3.5-10A

Каталожный номер:13360389

Комплект:1

Примечание:

№ на схеме:26

Наименование:Filter element

Каталожный номер:60282025

Комплект:1

Примечание:

№ на схеме:27

Наименование:bracket SY245C9.1.3.5-8

Каталожный номер:13258713

Комплект:1

Примечание:

№ на схеме:28

Наименование:Valve, ball

Каталожный номер:24002027

Комплект:1

Примечание:

№ на схеме:29

Наименование:U-bolt

Каталожный номер:11371487

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connector SY335C9I4K.1.3.5-11

Каталожный номер:12566635

Комплект:2

Примечание:

№ на схеме:31

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:32

Наименование:Fuel pipe SY215C9M3KS.1.3.5-33

Каталожный номер:13766321

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fuel pipe SY215C9M3KS.1.3.5-25

Каталожный номер:13623908

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:10

Примечание:

№ на схеме:35

Наименование:Feul Tank Assy SY215C9.1.3.5.2A

Каталожный номер:13371269

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:37

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:38

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:6

Примечание:

№ на схеме:39

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:1

Примечание:

№ на схеме:40

Наименование:Oil Hose 1SN20-DKOL-DKOL45

Каталожный номер:60285833

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw M10x55 GB70.1 10.9

Каталожный номер:A210204000335

Комплект:2

Примечание:

№ на схеме:42

Наименование:Oil Hose 1SN20-DKOL45-730

Каталожный номер:60285834

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector

Каталожный номер:11282651

Комплект:2

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:45

Наименование:copper cushion

Каталожный номер:12356467

Комплект:4

Примечание:

№ на схеме:46

Наименование:Rubber Hose SY215C9M2K.1.3.5

Каталожный номер:13555261

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:48

Наименование:plate

Каталожный номер:13009882

Комплект:1

Примечание:

№ на схеме:49

Наименование:Nut

Каталожный номер:12697332

Комплект:1

Примечание:

№ на схеме:50

Наименование:copper cushion

Каталожный номер:12697333

Комплект:2

Примечание:

№ на схеме:51

Наименование:Pipe, oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:53

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:54

Наименование:Washer 12 GB93

Каталожный номер:B229900004644

Комплект:1

Примечание:

№ на схеме:55

Наименование:Washer M12x55 GB70.1 10.9

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:56

Наименование:Screw

Каталожный номер:21027533

Комплект:2

Примечание:

№ на схеме:57

Наименование:Clamp SY215C9M2K.1.3.5-9A

Каталожный номер:13360390

Комплект:1

Примечание:
