Система демпфирования и передачи 13527491

Система демпфирования и передачи 13527491

← Системы двигателя 13527504 Система выхлопная 13527493 →

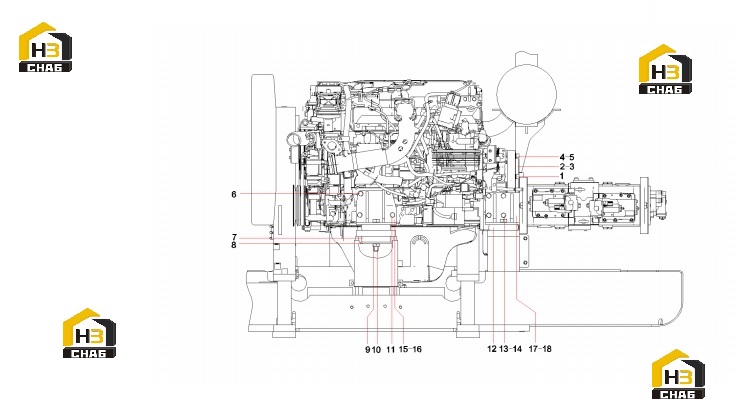

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M10x50 GB70.1 10.9
Каталожный номер:A210204000356
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Coupling, shaft
Каталожный номер:A229900009391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover, flywheel
Каталожный номер:13676469
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10 GB97.1
Каталожный номер:24000637
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M10x55 GB70.1 10.9
Каталожный номер:A210204000335
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M10x25 GB5783 10.9
Каталожный номер:A210111000197
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:front damping pad
Каталожный номер:60270625
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Coaster SY215C9M3KS.1.3.1-1
Каталожный номер:13465380
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M18 GB6170 10
Каталожный номер:A210307000035
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt SY310C1.1.3.1-2
Каталожный номер:A820301021297
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x60 GB5783 10.9
Каталожный номер:A210111000111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:rear damping pad
Каталожный номер:60270626
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M12x25 GB5783 10.9
Каталожный номер:A210111000101
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 12 GB97.1
Каталожный номер:24000639
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:left(f) bracket
Каталожный номер:13466489
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:right(f) bracket
Каталожный номер:13555263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Left(b) bracket
Каталожный номер:13466479
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Right(b) bracket
Каталожный номер:13466482
Комплект:1
Примечание:
