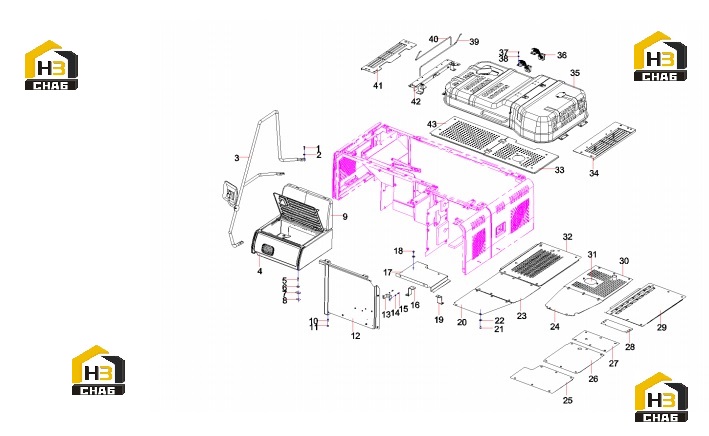

Комплектующие кузова кабины 13658380

← Система электрическая кондиционирования воздуха 10473304 Обвес каркаса кабины 13658380 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:60262509

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer 12 GB1230

Каталожный номер:60262513

Комплект:6

Примечание:

№ на схеме:3

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:4

Наименование:Battery Box Assy SY200E.1.6.10

Каталожный номер:12908466

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:66

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:9

Наименование:Trim cover SY200E.1.6.11

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:64

Примечание:

№ на схеме:11

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:14

Примечание:

№ на схеме:12

Наименование:left front spacing plate assembly

Каталожный номер:13556748

Комплект:1

Примечание:

№ на схеме:13

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:16

Наименование:Supporting plate 1

Каталожный номер:13603367

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pilot Pipeline Left Cover Plate

Каталожный номер:13556738

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:6

Примечание:

№ на схеме:19

Наименование:Plate, supporting

Каталожный номер:11459285

Комплект:1

Примечание:

№ на схеме:20

Наименование:Coverplate, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:94

Примечание:

№ на схеме:22

Наименование:Washer 12 GB96.1

Каталожный номер:60262511

Комплект:90

Примечание:

№ на схеме:23

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:24

Наименование:Coverplate, bottom, main valve

Каталожный номер:A820101337218

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:26

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:27

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coverplate, adapter

Каталожный номер:12119218

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover plate SY215C9M3KS.1.6-6

Каталожный номер:13466000

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cover Plate SY215C9M3KS.1.6.31

Каталожный номер:13627383

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate SY215C9M3KS.1.6-14

Каталожный номер:13649153

Комплект:1

Примечание:

№ на схеме:32

Наименование:cover plate(R) SY215C9M3KS.1.6

Каталожный номер:13649152

Комплект:1

Примечание:

№ на схеме:33

Наименование:Air filter plate

Каталожный номер:13579065

Комплект:1

Примечание:

№ на схеме:34

Наименование:Left Upper Rear Cover Plate

Каталожный номер:13556767

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bonnet Assy.

Каталожный номер:13625845

Комплект:1

Примечание:

№ на схеме:36

Наименование:engine cover lock

Каталожный номер:60275176

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:60262506

Комплект:16

Примечание:

№ на схеме:38

Наименование:Washer 8 GB96.1

Каталожный номер:60262510

Комплект:16

Примечание:

№ на схеме:39

Наименование:front spring SY215C9M3KS.1.6-12

Каталожный номер:13579490

Комплект:1

Примечание:

№ на схеме:40

Наименование:spring SY215C9M3KS.1.6-11

Каталожный номер:13579489

Комплект:1

Примечание:

№ на схеме:41

Наименование:Right upper rear cover plate

Каталожный номер:13627028

Комплект:1

Примечание:

№ на схеме:42

Наименование:SUPPORTING

Каталожный номер:13107173

Комплект:1

Примечание:

№ на схеме:43

Наименование:Intermediate Cover Plate

Каталожный номер:13579071

Комплект:1

Примечание:
