Комплектующие электрической системы экскаватора 13538110 (часть 2)

← Комплектующие электрической системы экскаватора 13538110 (часть 1) Кольца уплотнительные, фильтры и ремень 13735455 →

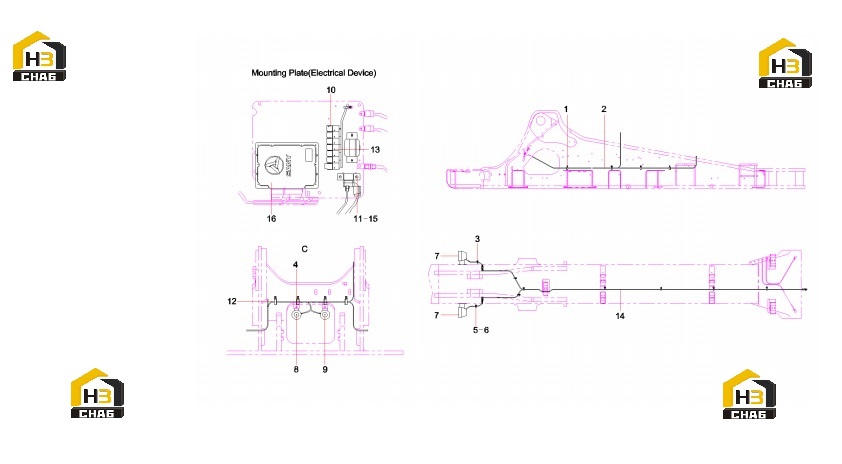

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nylon belting 20x179 φ12.5

Каталожный номер:60260292

Комплект:6

Примечание:

№ на схеме:2

Наименование:Vehicle Body Harness

Каталожный номер:13809062

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, wire, ellipse

Каталожный номер:60149356

Комплект:6

Примечание:

№ на схеме:4

Наименование:Bolt M8x20 GB5783

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:9

Примечание:

№ на схеме:6

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:7

Наименование:Lamp, work

Каталожный номер:60114255

Комплект:3

Примечание:

№ на схеме:8

Наименование:Electrical Horn

Каталожный номер:60260625

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 8 GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:10

Наименование:Intermediate Relay

Каталожный номер:60245361

Комплект:8

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210210000003

Комплект:6

Примечание:

№ на схеме:12

Наименование:Wire clip

Каталожный номер:60083322

Комплект:11

Примечание:

№ на схеме:13

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:5

Примечание:

№ на схеме:14

Наименование:Boom lamp harness

Каталожный номер:12252560

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 5 GB96.1

Каталожный номер:60238782

Комплект:8

Примечание:

№ на схеме:16

Наименование:Controller

Каталожный номер:60292486

Комплект:1

Примечание:
