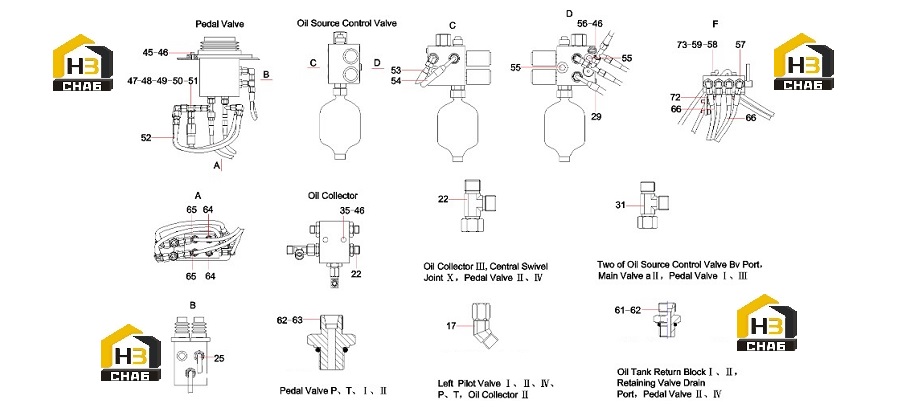

Соединения 13299131

← Трубопровод системы управления экскаватором (часть2) 13299131 Клапан контрольно-регулирующий 60129665 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:45

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:47

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:48

Наименование:Pipe connector

Каталожный номер:60136966

Комплект:7

Примечание:

№ на схеме:49

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:4

Примечание:

№ на схеме:50

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:51

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:2

Примечание:

№ на схеме:52

Наименование:RubberHose

Каталожный номер:60255796

Комплект:5

Примечание:

№ на схеме:53

Наименование:Hose

Каталожный номер:B230103004593

Комплект:1

Примечание:

№ на схеме:54

Наименование:Hose, rubber

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:55

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:

№ на схеме:56

Наименование:Screw

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:57

Наименование:Valve,directional,manual

Каталожный номер:60123424

Комплект:1

Примечание:

№ на схеме:58

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:59

Наименование:Screw M6x55GB70.1

Каталожный номер:A210204000138

Комплект:2

Примечание:

№ на схеме:61

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:5

Примечание:

№ на схеме:62

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:9

Примечание:

№ на схеме:63

Наименование:Fitting, pipe

Каталожный номер:21011540

Комплект:4

Примечание:

№ на схеме:64

Наименование:Hose

Каталожный номер:60120223

Комплект:4

Примечание:

№ на схеме:65

Наименование:Rubber Hose

Каталожный номер:60227817

Комплект:4

Примечание:

№ на схеме:72

Наименование:Frame SY16C3Y2W.1.4-1

Каталожный номер:13603266

Комплект:1

Примечание:

№ на схеме:73

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:
