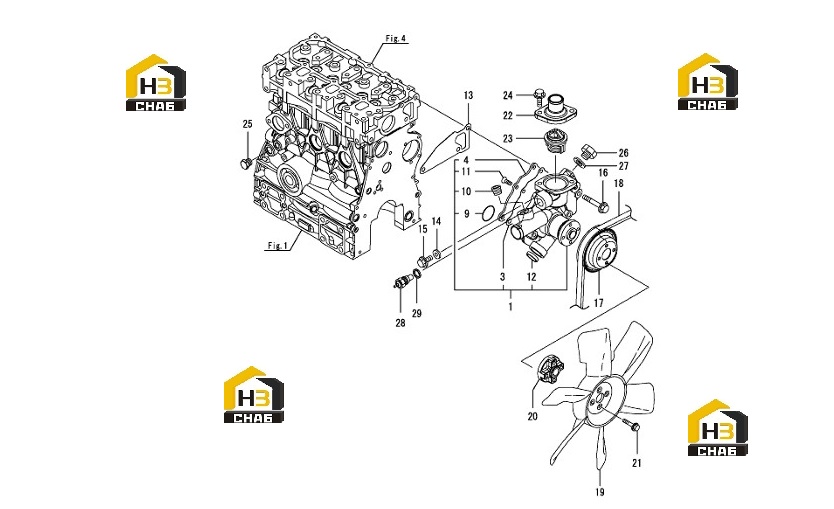

Система охлаждения двигателя 60279844

← Система подачи масла в двигатель 60279842 Насос топливный высокого давления 60279846 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP ASSY, WATER

Каталожный номер:60277292

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:60277293

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:60277294

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING, 2028

Каталожный номер:60277295

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG, R03

Каталожный номер:60276791

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW, M6x12

Каталожный номер:60277296

Комплект:4

Примечание:

№ на схеме:12

Наименование:PLUG, 25

Каталожный номер:60277297

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET, WATER PUMP

Каталожный номер:60277298

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET, 8X1.0

Каталожный номер:60276799

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT, M8X 12 PLATED

Каталожный номер:60276800

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT, M8X 50 PLATED

Каталожный номер:60276664

Комплект:3

Примечание:

№ на схеме:17

Наименование:V-PULLEY, D=100

Каталожный номер:60277299

Комплект:1

Примечание:

№ на схеме:18

Наименование:V-BELT, A35.5

Каталожный номер:60277300

Комплект:1

Примечание:

№ на схеме:19

Наименование:FAN, COOLING D=320

Каталожный номер:60277301

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER

Каталожный номер:60277302

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60021040

Комплект:4

Примечание:

№ на схеме:22

Наименование:COVER, THERMOSTAT

Каталожный номер:60276809

Комплект:1

Примечание:

№ на схеме:23

Наименование:THERMOSTAT, 71

Каталожный номер:60277303

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT, M8X 20 PLATED

Каталожный номер:60276717

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG, DRAIN

Каталожный номер:60276812

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60020965

Комплект:1

Примечание:

№ на схеме:27

Наименование:Gasket

Каталожный номер:60020957

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sensor,water temperature

Каталожный номер:60077854

Комплект:1

Примечание:

№ на схеме:29

Наименование:GASKET

Каталожный номер:60277304

Комплект:1

Примечание:
