Система гусениц 13796565

Система гусениц 13796565

← Подшипник поворотного устройства 13796565 Узел отвала 13796565 →

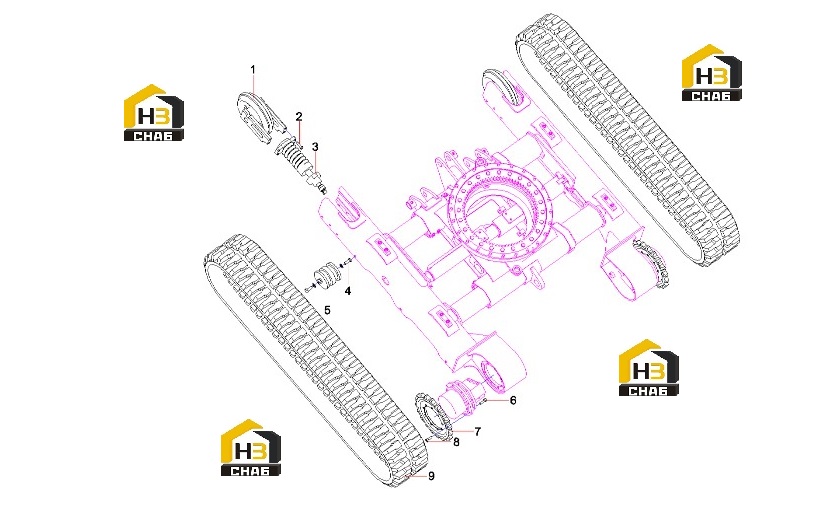

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wheel,guide
Каталожный номер:60022088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000026
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tensioning device
Каталожный номер:60022091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Track roller
Каталожный номер:12934830
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw M10x30GB70.1 10.9
Каталожный номер:A210204000354
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Wheel,driving
Каталожный номер:60022083
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M10x25GB70.1 10.9
Каталожный номер:23000066
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Track,rubber
Каталожный номер:60022087
Комплект:2
Примечание:
