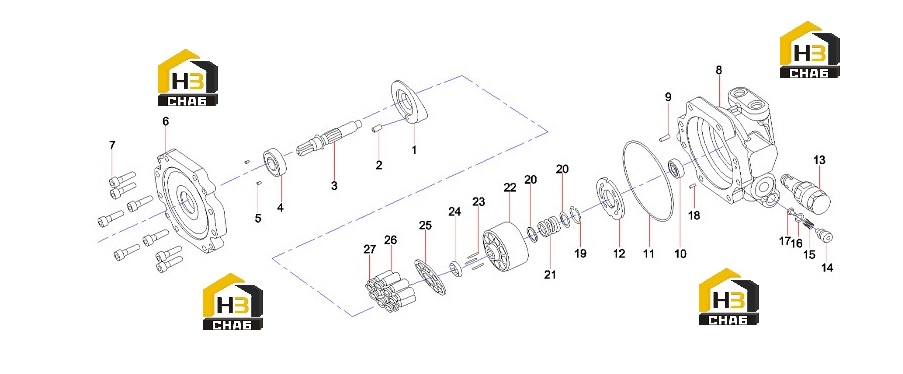

Гидромотор редуктора 60185146

← Комплектующие редуктора 60185147 Клапан многоходовой 60270130 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, swash

Каталожный номер:60171680

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:60078066

Комплект:1

Примечание:

№ на схеме:3

Наименование:Output shaft

Каталожный номер:60171670

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:60037205

Комплект:1

Примечание:

№ на схеме:5

Наименование:Filter

Каталожный номер:60164220

Комплект:2

Примечание:

№ на схеме:6

Наименование:Tray

Каталожный номер:60171566

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210208000025

Комплект:8

Примечание:

№ на схеме:8

Наименование:Housing, motor

Каталожный номер:60171657

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:23002615

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:A210601000003

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210608000020

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, thrust

Каталожный номер:60171665

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve, relief

Каталожный номер:60171606

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60171636

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:A210616000014

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60164379

Комплект:2

Примечание:

№ на схеме:17

Наименование:Valve, check

Каталожный номер:60171571

Комплект:2

Примечание:

№ на схеме:18

Наименование:Dowel, spring

Каталожный номер:60171625

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retainer 28GB894.1

Каталожный номер:A210414000114

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retaining

Каталожный номер:60171630

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:60171024

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder block

Каталожный номер:60171642

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:60171678

Комплект:3

Примечание:

№ на схеме:24

Наименование:Sleeve, spline

Каталожный номер:60171646

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:60171547

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spool, valve

Каталожный номер:60171685

Комплект:9

Примечание:

№ на схеме:27

Наименование:Slipper

Каталожный номер:60171560

Комплект:9

Примечание:
