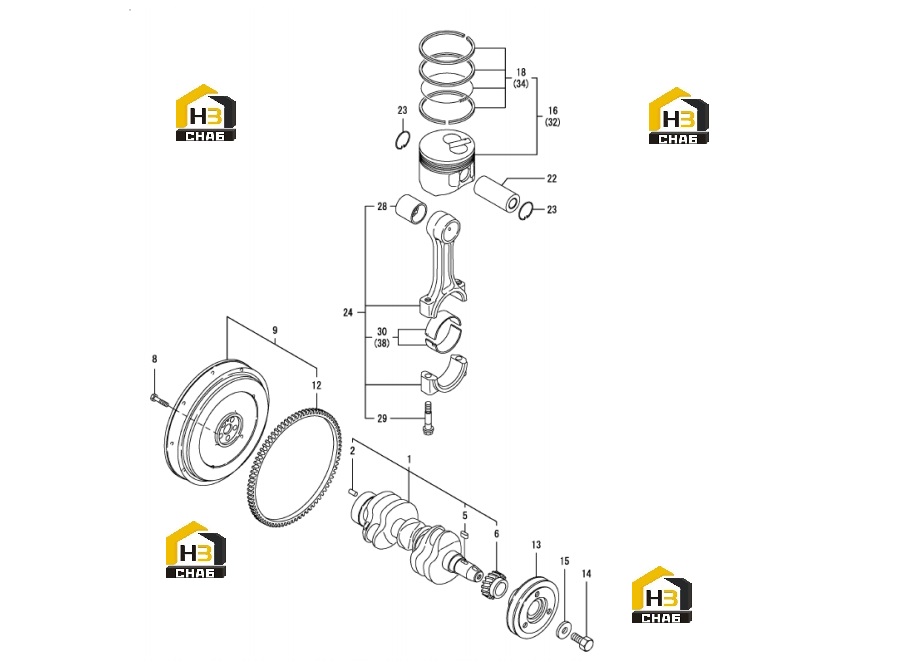

Вал коленчатый и поршень 60279839

← Вал распределительный 60279837 Система подачи масла в двигатель 60279841 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CRANKSHAFT ASSY

Каталожный номер:60279768

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN, 8X16

Каталожный номер:60276653

Комплект:1

Примечание:

№ на схеме:5

Наименование:KEY, 4x12

Каталожный номер:60277266

Комплект:1

Примечание:

№ на схеме:6

Наименование:GEAR, CRANKSHAFT

Каталожный номер:60277265

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT, FLYWHEEL

Каталожный номер:60277267

Комплект:5

Примечание:

№ на схеме:9

Наименование:FLYWHEEL ASSY

Каталожный номер:60279769

Комплект:1

Примечание:

№ на схеме:12

Наименование:GEAR, RING

Каталожный номер:60277269

Комплект:1

Примечание:

№ на схеме:13

Наименование:V-PULLEY, CRANKSHAFT

Каталожный номер:60279770

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT, FLANGE 12x1.25

Каталожный номер:60277271

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:60279771

Комплект:1

Примечание:

№ на схеме:16

Наименование:PISTON ASSY

Каталожный номер:60279772

Комплект:3

Примечание:

№ на схеме:18

Наименование:RING SET

Каталожный номер:60279773

Комплект:3

Примечание:

№ на схеме:22

Наименование:PIN, PISTON

Каталожный номер:60279774

Комплект:3

Примечание:

№ на схеме:23

Наименование:RING, 22

Каталожный номер:60277277

Комплект:6

Примечание:

№ на схеме:24

Наименование:ROD ASSY, CONNECTING

Каталожный номер:60277278

Комплект:3

Примечание:

№ на схеме:28

Наименование:BEARING, PISTON PIN

Каталожный номер:60277281

Комплект:3

Примечание:

№ на схеме:29

Наименование:BOLT, CONNECTING ROD

Каталожный номер:60277279

Комплект:6

Примечание:

№ на схеме:30

Наименование:BEARING, CRANK PIN

Каталожный номер:60277280

Комплект:3

Примечание:

№ на схеме:32

Наименование:PISTON ASSY(O.S=0.25

Каталожный номер:60279775

Комплект:3

Примечание:

№ на схеме:34

Наименование:RING SET (O.S=0.25)

Каталожный номер:60279776

Комплект:3

Примечание:

№ на схеме:38

Наименование:METAL ASSY, 0.25

Каталожный номер:60277282

Комплект:3

Примечание:
