Обвес кабины 13549567

Обвес кабины 13549567

← Обвес кабины (часть2) 13545801 Поручень 13003635 →

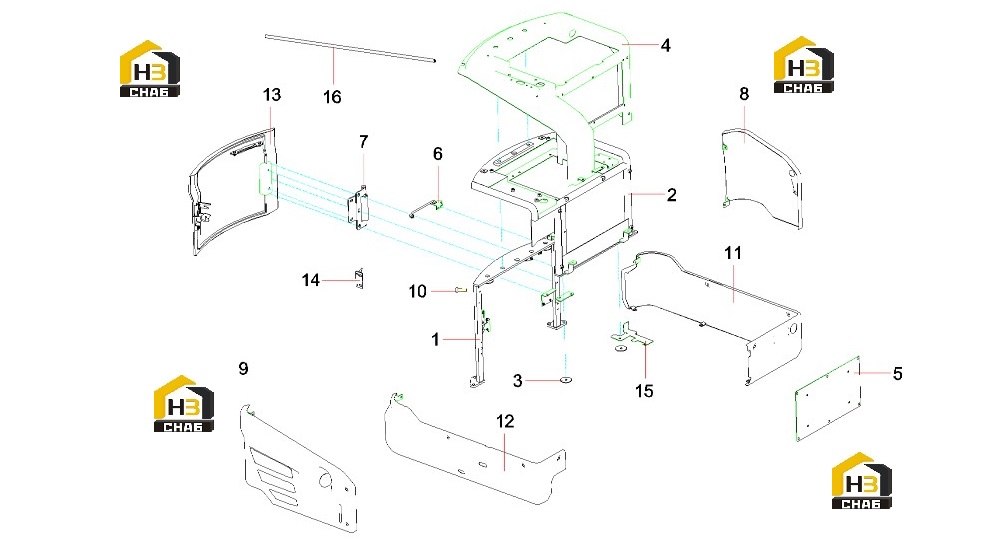

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Covering parts support
Каталожный номер:13003719
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:engine compartment framework
Каталожный номер:13549530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Damper lower backup plate
Каталожный номер:13004265
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:out cover plate components
Каталожный номер:13549521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Engine compartment front cover
Каталожный номер:13004372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Wind hook installation component
Каталожный номер:13003635
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Long hinge component
Каталожный номер:13004387
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Left covering parts component
Каталожный номер:13004758
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Right-hand covering parts
Каталожный номер:13004767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Left side beam component
Каталожный номер:13004771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Right side beam component
Каталожный номер:13004774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rear hood component
Каталожный номер:13004787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Lock component
Каталожный номер:13004790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Platform clapboard
Каталожный номер:13004793
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:guard rubber strip
Каталожный номер:13767682
Комплект:1
Примечание:
