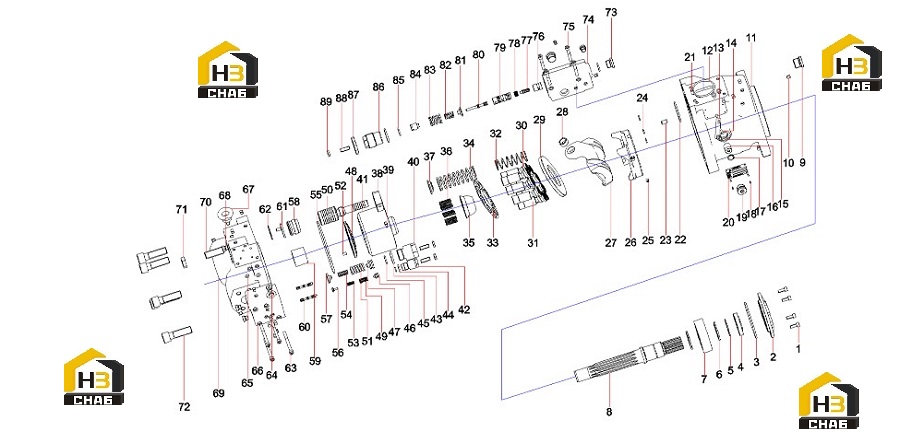

Насос гидравлический 11593938

← Система электрическая 13479892 Кольца уплотнительные 11593938 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:60249819

Комплект:4

Примечание:

№ на схеме:2

Наименование:cover P3VO80-1

Каталожный номер:11605336

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal,oil

Каталожный номер:60090916

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retainer 35GB894.1

Каталожный номер:A210414000028

Комплект:1

Примечание:

№ на схеме:6

Наименование:washer P3VO80.2-2

Каталожный номер:11603239

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:60090914

Комплект:1

Примечание:

№ на схеме:8

Наименование:shaft P3VO80.2-1

Каталожный номер:11603238

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug,screw

Каталожный номер:21028799

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug, choke, double-ended

Каталожный номер:11520224

Комплект:17

Примечание:

№ на схеме:11

Наименование:housing P3VO80.1-1S3

Каталожный номер:13370895

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 49.4x3.1JISB2401

Каталожный номер:A210608000077

Комплект:1

Примечание:

№ на схеме:13

Наименование:rod P3VO80.7-6

Каталожный номер:11603752

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rolling bearing

Каталожный номер:60156196

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210608000027

Комплект:1

Примечание:

№ на схеме:16

Наименование:supporter P3VO80.7-7

Каталожный номер:11603753

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring,retainer

Каталожный номер:A210416000040

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rivet

Каталожный номер:A210510000010

Комплект:4

Примечание:

№ на схеме:19

Наименование:Hollow Hex Plug

Каталожный номер:60186628

Комплект:2

Примечание:

№ на схеме:20

Наименование:Scutcheon

Каталожный номер:12329397

Комплект:1

Примечание:

№ на схеме:21

Наименование:shaft

Каталожный номер:60083522

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A210608000074

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:60084635

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring 7.8x1.9JISB2401

Каталожный номер:A210608000097

Комплект:6

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60249816

Комплект:1

Примечание:

№ на схеме:26

Наименование:supporter P3VO80.3-1

Каталожный номер:11592832

Комплект:1

Примечание:

№ на схеме:27

Наименование:swash plate P3VO80.3.1-1

Каталожный номер:11592835

Комплект:1

Примечание:

№ на схеме:28

Наименование:bush P3VO80.3.1-2

Каталожный номер:11592836

Комплект:1

Примечание:

№ на схеме:29

Наименование:swash plate P3VO80.3-2

Каталожный номер:11592833

Комплект:1

Примечание:

№ на схеме:30

Наименование:shoe P3VO80.4.1-2

Каталожный номер:11592910

Комплект:9

Примечание:

№ на схеме:31

Наименование:piston P3VO80.4.1-1B

Каталожный номер:13461776

Комплект:9

Примечание:

№ на схеме:32

Наименование:spring P3VO80.1-7

Каталожный номер:11602523

Комплект:1

Примечание:

№ на схеме:33

Наименование:returner P3VO80.4-3B

Каталожный номер:13580412

Комплект:1

Примечание:

№ на схеме:34

Наименование:spring P3VO80.1-6

Каталожный номер:11602522

Комплект:1

Примечание:

№ на схеме:35

Наименование:ball guide P3VO80.4-2A

Каталожный номер:13580409

Комплект:1

Примечание:

№ на схеме:36

Наименование:spring P3VO80.4-1

Каталожный номер:11592905

Комплект:9

Примечание:

№ на схеме:37

Наименование:supporter P3VO80.1-5-A

Каталожный номер:13569407

Комплект:1

Примечание:

№ на схеме:38

Наименование:joint P3VO80.1-3

Каталожный номер:11602519

Комплект:1

Примечание:

№ на схеме:39

Наименование:pin P3VO80.1-4

Каталожный номер:11602520

Комплект:1

Примечание:

№ на схеме:40

Наименование:plug P3VO80.6-3

Каталожный номер:11603395

Комплект:1

Примечание:

№ на схеме:41

Наименование:Cylinder block P3VO80.4.2-1

Каталожный номер:11592912

Комплект:2

Примечание:

№ на схеме:42

Наименование:plug P3VO80.6-4

Каталожный номер:11603396

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:44

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:45

Наименование:O-ring

Каталожный номер:A210608000032

Комплект:2

Примечание:

№ на схеме:46

Наименование:Slider,flow valve

Каталожный номер:11603392

Комплект:1

Примечание:

№ на схеме:47

Наименование:Slide,pressure valve

Каталожный номер:11603401

Комплект:1

Примечание:

№ на схеме:48

Наименование:valve plate P3VO80.4.2-2

Каталожный номер:11592913

Комплект:1

Примечание:

№ на схеме:49

Наименование:spring P3VO80.6-7

Каталожный номер:11603399

Комплект:1

Примечание:

№ на схеме:50

Наименование:piston P3VO80.1-2-A

Каталожный номер:13569405

Комплект:1

Примечание:

№ на схеме:51

Наименование:spring P3VO80.6-5

Каталожный номер:11603397

Комплект:1

Примечание:

№ на схеме:52

Наименование:Pin

Каталожный номер:60084631

Комплект:1

Примечание:

№ на схеме:53

Наименование:spring P3VO80.6-8

Каталожный номер:11603400

Комплект:1

Примечание:

№ на схеме:54

Наименование:spring P3VO80.6-6

Каталожный номер:11603398

Комплект:1

Примечание:

№ на схеме:55

Наименование:Seal - O - Ring

Каталожный номер:A880802040017

Комплект:1

Примечание:

№ на схеме:56

Наименование:Spring sea,flow valve

Каталожный номер:11603394

Комплект:1

Примечание:

№ на схеме:57

Наименование:supporter P3VO80.6-1

Каталожный номер:11603391

Комплект:1

Примечание:

№ на схеме:58

Наименование:piston P3VO80.5-2

Каталожный номер:11603276

Комплект:1

Примечание:

№ на схеме:59

Наименование:Bearing

Каталожный номер:60090915

Комплект:1

Примечание:

№ на схеме:60

Наименование:spool P3VO80.6.1-2

Каталожный номер:11603404

Комплект:1

Примечание:

№ на схеме:61

Наименование:O-ring 29.4x3.1JISB2401

Каталожный номер:B230101000036

Комплект:2

Примечание:

№ на схеме:62

Наименование:Ring,retainer

Каталожный номер:60090913

Комплект:1

Примечание:

№ на схеме:63

Наименование:Screw

Каталожный номер:60249821

Комплект:4

Примечание:

№ на схеме:64

Наименование:Hollow Hex Plug

Каталожный номер:60186627

Комплект:2

Примечание:

№ на схеме:65

Наименование:O-ring

Каталожный номер:A230101000668

Комплект:4

Примечание:

№ на схеме:66

Наименование:housing P3VO80.6.1-1

Каталожный номер:11603403

Комплект:1

Примечание:

№ на схеме:67

Наименование:Screw

Каталожный номер:A210214000003

Комплект:1

Примечание:

№ на схеме:68

Наименование:Screw plug

Каталожный номер:60083146

Комплект:3

Примечание:

№ на схеме:69

Наименование:cover P3VO80.5-1S3

Каталожный номер:13370888

Комплект:1

Примечание:

№ на схеме:70

Наименование:Screw

Каталожный номер:60249810

Комплект:1

Примечание:

№ на схеме:71

Наименование:Nut M16GB6172.1

Каталожный номер:A210309000014

Комплект:1

Примечание:

№ на схеме:72

Наименование:Bolt

Каталожный номер:21005037

Комплект:5

Примечание:

№ на схеме:73

Наименование:plug P3VO80.7-9

Каталожный номер:11603755

Комплект:1

Примечание:

№ на схеме:74

Наименование:housing P3VO80.7.1-1

Каталожный номер:11603757

Комплект:1

Примечание:

№ на схеме:75

Наименование:Screw M6x40GB70.1 10.9

Каталожный номер:A210204000217

Комплект:4

Примечание:

№ на схеме:76

Наименование:Sleeve,return valve

Каталожный номер:11603762

Комплект:1

Примечание:

№ на схеме:77

Наименование:Core,return valve

Каталожный номер:11603763

Комплект:1

Примечание:

№ на схеме:78

Наименование:Spring,bearer

Каталожный номер:11544466

Комплект:1

Примечание:

№ на схеме:79

Наименование:Valve pocket,power valve

Каталожный номер:11603759

Комплект:1

Примечание:

№ на схеме:80

Наименование:spool P3VO80.7.1.1-2

Каталожный номер:11603760

Комплект:1

Примечание:

№ на схеме:81

Наименование:Seat,large spring,power valve

Каталожный номер:11603748

Комплект:1

Примечание:

№ на схеме:82

Наименование:springP3VO80.7-5

Каталожный номер:11603751

Комплект:1

Примечание:

№ на схеме:83

Наименование:spring P3VO80.7-4

Каталожный номер:11603750

Комплект:1

Примечание:

№ на схеме:84

Наименование:supporter P3VO80.7-3S

Каталожный номер:13299393

Комплект:1

Примечание:

№ на схеме:85

Наименование:O-ring

Каталожный номер:A210608000022

Комплект:1

Примечание:

№ на схеме:86

Наименование:Plug,adjusting

Каталожный номер:11603747

Комплект:1

Примечание:

№ на схеме:87

Наименование:lock nut P3VO80.7-8

Каталожный номер:11603754

Комплект:1

Примечание:

№ на схеме:88

Наименование:Screw

Каталожный номер:60249808

Комплект:3

Примечание:

№ на схеме:89

Наименование:Nut

Каталожный номер:A210309000012

Комплект:3

Примечание:
