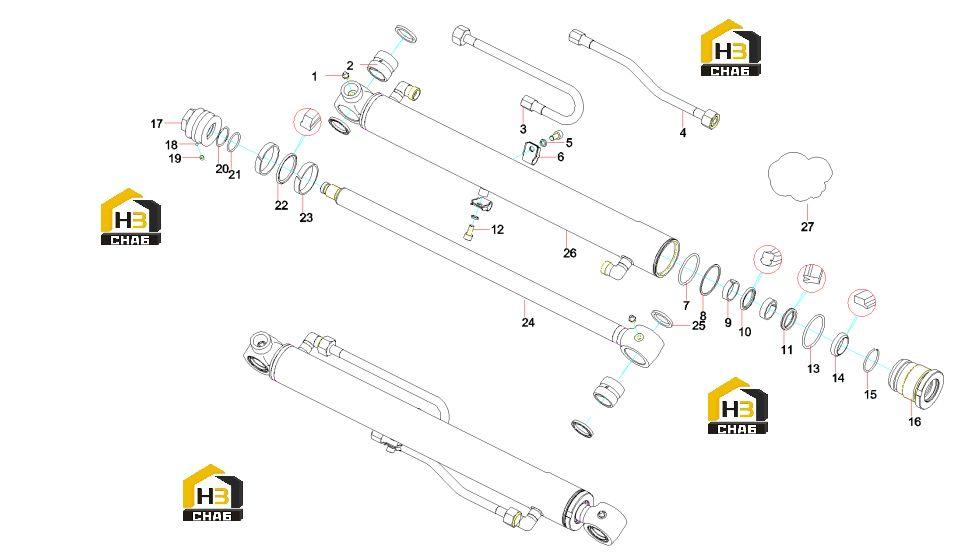

Цилиндр стрелы 13010966

← Цилиндр ковша 13010967 Цилиндр стрелы 13010965 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cup, oil M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11715474

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil tube component II ZX16.3.2.4

Каталожный номер:13008600

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil tube component I ZX16.3.2.3

Каталожный номер:13008598

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000021

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe Clamp ZX16.3.1-5

Каталожный номер:13008028

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring 50x3.55GB3452.1

Каталожный номер:A210609000152

Комплект:1

Примечание:

№ на схеме:8

Наименование:-

Каталожный номер:11945707

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide ring

Каталожный номер:60017217

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:60000924

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring,seal

Каталожный номер:60017221

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000068

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring,dust

Каталожный номер:60023714

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring,retainer

Каталожный номер:60023919

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide Sleeve ZX16.3.2-2

Каталожный номер:13018772

Комплект:1

Примечание:

№ на схеме:17

Наименование:Piston ZX16.3.2-1

Каталожный номер:13018771

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M6x8GB77

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:20

Наименование:Retainer ring

Каталожный номер:24003725

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring 30x2.65GB3452.1

Каталожный номер:A210608000122

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring,seal

Каталожный номер:60022528

Комплект:1

Примечание:

№ на схеме:23

Наименование:FR-ring, guide

Каталожный номер:B230101000384

Комплект:2

Примечание:

№ на схеме:24

Наименование:Piston Rod ZX16.3.2.1

Каталожный номер:13018786

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring,dust

Каталожный номер:60022526

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cylinder Assem. ZX16.3.2.2

Каталожный номер:13018783

Комплект:1

Примечание:

№ на схеме:27

Наименование:sealer packageW12.mifeng

Каталожный номер:13028983

Комплект:1

Примечание:
