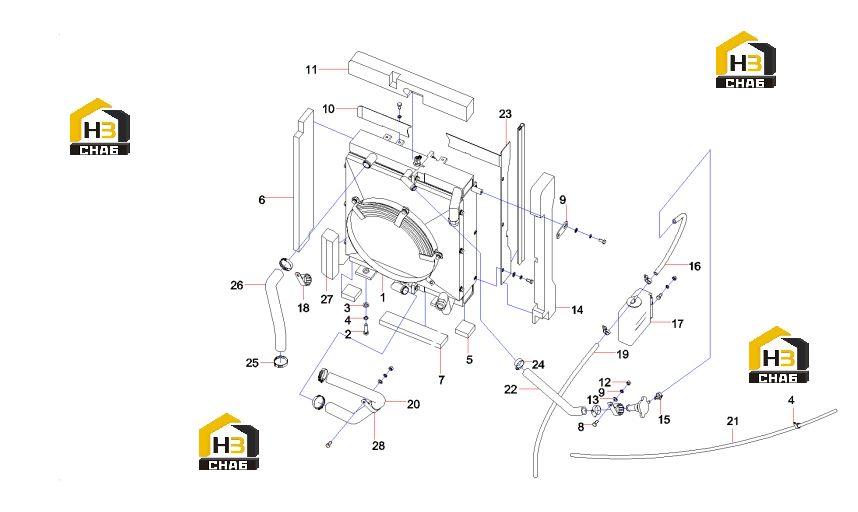

Система охлаждения 13015535

← Система двигателя 13014712 Радиатор 60225037 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60225037

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10x35GB5783 10.9

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:4

Наименование:the fixity of line

Каталожный номер:60208141

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing sponge

Каталожный номер:13106217

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sealing sponge

Каталожный номер:12999700

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing sponge

Каталожный номер:13106228

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:15

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:13106220

Комплект:1

Примечание:

№ на схеме:10

Наименование:Up seal plate

Каталожный номер:13106225

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing sponge

Каталожный номер:13106227

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000633

Комплект:15

Примечание:

№ на схеме:14

Наименование:Sealing sponge

Каталожный номер:13106226

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:5

Примечание:

№ на схеме:16

Наименование:Recruit water pipe

Каталожный номер:13106223

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tank GP, reserve

Каталожный номер:60115933

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:19

Наименование:Linking air pipe

Каталожный номер:13106224

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sewer tube

Каталожный номер:13106221

Комплект:1

Примечание:

№ на схеме:21

Наименование:linking pipe SY16C3Y4W.1.3.3-15

Каталожный номер:13204397

Комплект:1

Примечание:

№ на схеме:22

Наименование:Watering pipe

Каталожный номер:13106222

Комплект:1

Примечание:

№ на схеме:23

Наименование:Back seal plate assy

Каталожный номер:13106244

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hoop

Каталожный номер:A210855000008

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose ring hoop

Каталожный номер:21004575

Комплект:4

Примечание:

№ на схеме:26

Наименование:Upper water pipe

Каталожный номер:13106216

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing sponge

Каталожный номер:13106218

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:
