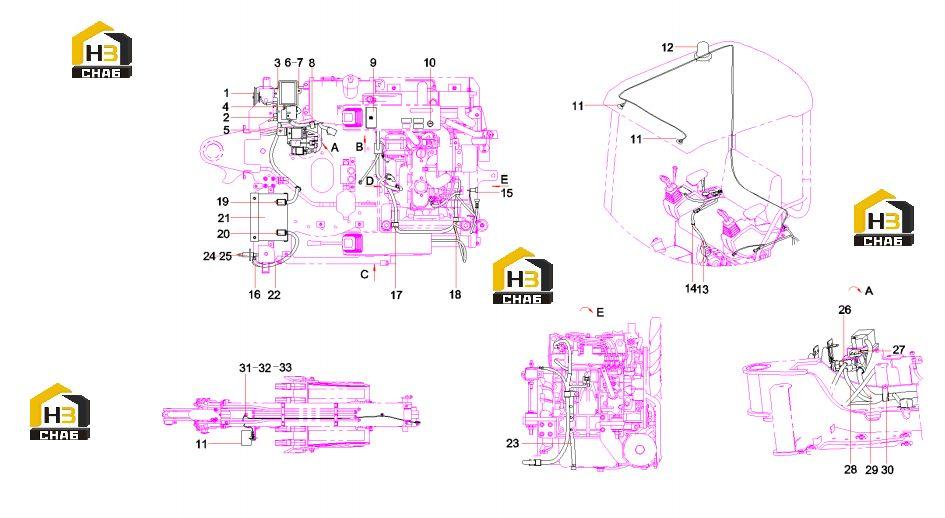

Система электрики 13007219

← Противовес 13009761 Гидравлика джостика управления (часть 1) 13299131 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Horn

Каталожный номер:60211509

Комплект:1

Примечание:

№ на схеме:2

Наименование:Relay

Каталожный номер:60114652

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fixed plate

Каталожный номер:12995001

Комплект:1

Примечание:

№ на схеме:4

Наименование:Installation plate

Каталожный номер:12994978

Комплект:1

Примечание:

№ на схеме:5

Наименование:installation plate for electrical

Каталожный номер:13464508

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:9

Наименование:Instrument assembly

Каталожный номер:60225933

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ignition switch

Каталожный номер:60218598

Комплект:1

Примечание:

№ на схеме:11

Наименование:Working light

Каталожный номер:60218608

Комплект:1

Примечание:

№ на схеме:12

Наименование:Alarm lamp

Каталожный номер:60237043

Комплект:1

Примечание:

№ на схеме:13

Наименование:Control Switch Harness

Каталожный номер:13545010

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:4

Примечание:

№ на схеме:15

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:16

Наименование:Power line

Каталожный номер:60193169

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:5

Примечание:

№ на схеме:19

Наименование:Connector GP, anode, battery, A-

Каталожный номер:60013322

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:1

Примечание:

№ на схеме:21

Наименование:Battery

Каталожный номер:60066402

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wire, power supply

Каталожный номер:60136387

Комплект:2

Примечание:

№ на схеме:23

Наименование:Power line

Каталожный номер:60193169

Комплект:1

Примечание:

№ на схеме:24

Наименование:power supply switch

Каталожный номер:13117005

Комплект:1

Примечание:

№ на схеме:25

Наименование:Batterie Switch

Каталожный номер:60241333

Комплект:1

Примечание:

№ на схеме:26

Наименование:Wire, power supply

Каталожный номер:60136390

Комплект:1

Примечание:

№ на схеме:27

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:28

Наименование:Power Harness

Каталожный номер:12988877

Комплект:1

Примечание:

№ на схеме:29

Наименование:Vehical Body Harness

Каталожный номер:12983323

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M8x30GB5783 10.9

Каталожный номер:A210111000293

Комплект:18

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:24000633

Комплект:18

Примечание:

№ на схеме:33

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:5

Примечание:
