Пластины защитные 13001988

← Цилиндр ковша zx16.3.6 13011011 Подшипник поворотного устройства 13001988 →

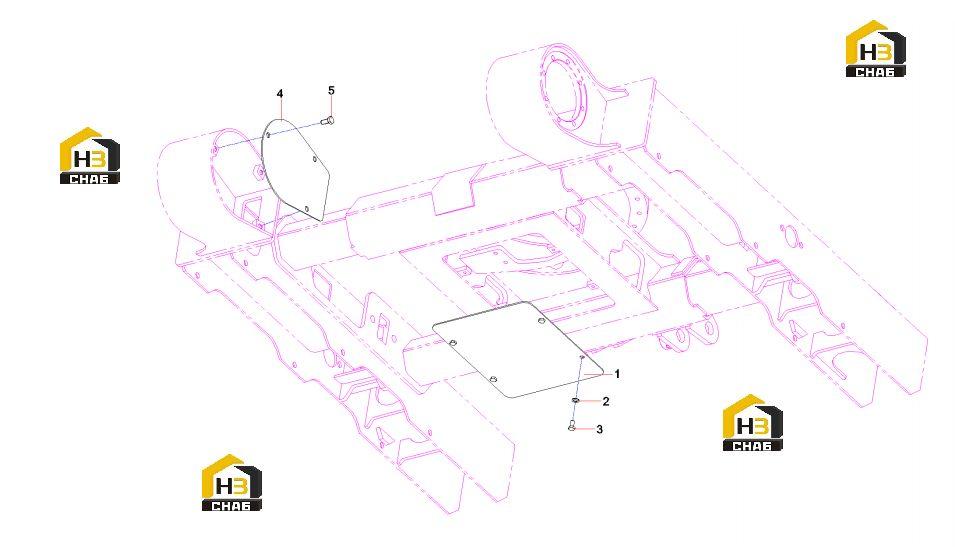

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lower sealing board

Каталожный номер:12996277

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:12

Примечание:

№ на схеме:3

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:5

Примечание:

№ на схеме:4

Наименование:Cover plate

Каталожный номер:12996269

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:6

Примечание:
