Насос плунжерный 13014122

← Трубопровод гидравлического клапана 13014122 Соединения гидравлического насоса 13014122 →

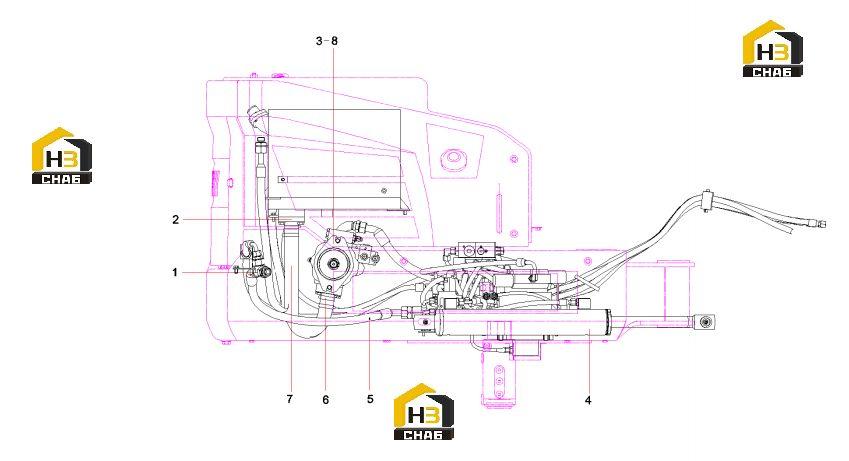

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780001024

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil suction tubeSY16C3K4W.1.2.4

Каталожный номер:12978999

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plunger Pump

Каталожный номер:60221699

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket Oil Cylinder ZX16.3.6

Каталожный номер:13011011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103007616

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoop

Каталожный номер:A210855000010

Комплект:4

Примечание:

№ на схеме:7

Наименование:suction hoseSY16C3Y4W.1.2-6

Каталожный номер:13105572

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:
