Бак масляный 12984658

← Клапан удерживающий 60240905 Редуктор 60022059 →

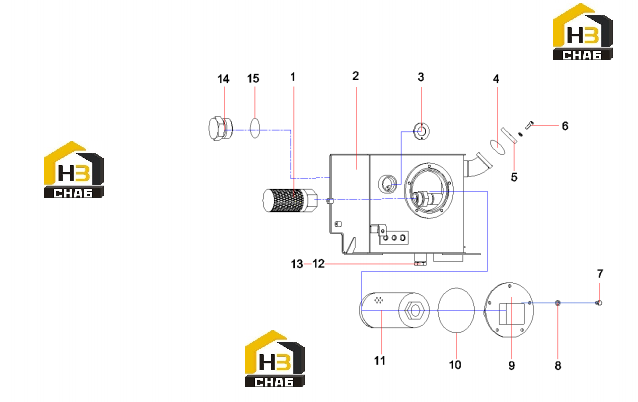

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter, oil-suction

Каталожный номер:A222100000366

Комплект:1

Примечание:

№ на схеме:2

Наименование:oil tank SY16C3K4W.1.2.1.1

Каталожный номер:12979170

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil sign

Каталожный номер:60240021

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000444

Комплект:1

Примечание:

№ на схеме:5

Наименование:flangSY16C3K4W.1.2.1.6-3

Каталожный номер:12979144

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000633

Комплект:7

Примечание:

№ на схеме:9

Наименование:Oil return cover

Каталожный номер:12977018

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:B230101000614

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil Return Filter

Каталожный номер:60235351

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:A820205002539

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:10514225

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:
