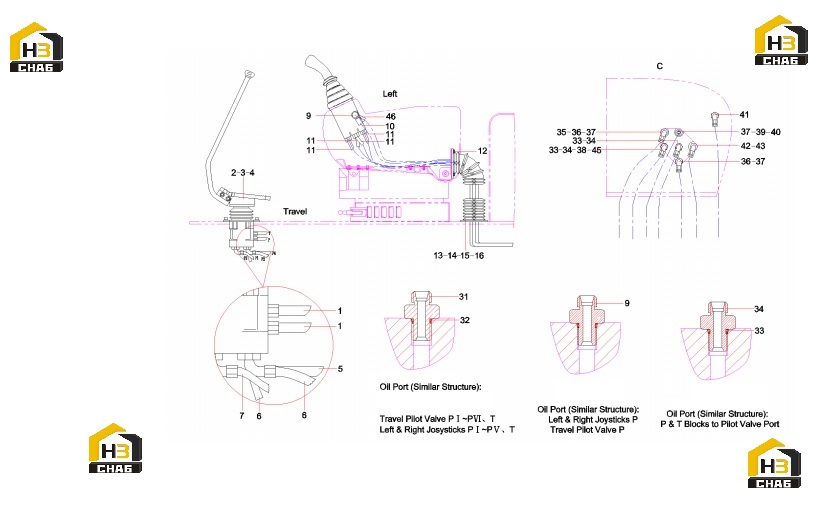

Трубопровод управления гидравлической системы sy155c9i3k.1.4.1 13584583 (часть 1)

← Трубопровод пилотный sy155c9i3k.1.4 13584622 Трубопровод управления гидравлической системы sy155c9i3k.1.4.1 13584583 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:3

Примечание:

№ на схеме:11

Наименование:Rubber hose

Каталожный номер:B230103002722

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:20

Примечание:

№ на схеме:15

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:17

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:20

Примечание:

№ на схеме:33

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:34

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:8

Примечание:

№ на схеме:35

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A229900003874

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:39

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:40

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:41

Наименование:Connector

Каталожный номер:A820205000836

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:A820205000837

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:45

Наименование:Connector

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:46

Наименование:Rubber hose

Каталожный номер:A831211120000

Комплект:1

Примечание:
