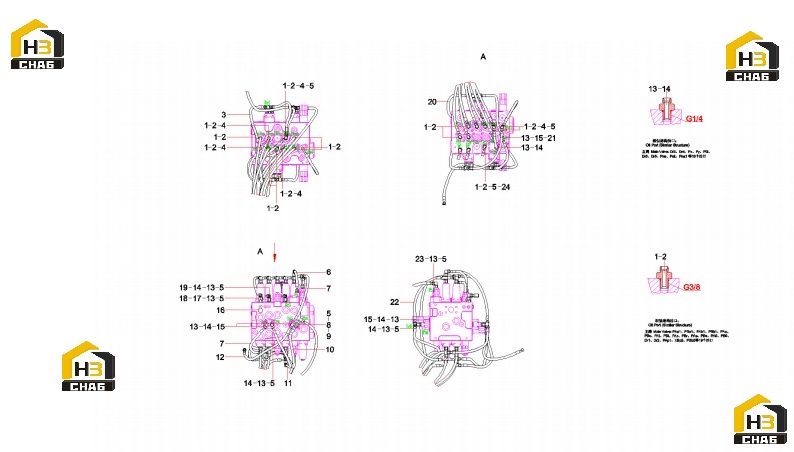

Трубопровод клапана sy155c9i3k.1.4.3 13584615

← Соединения распределительного клапана sy155c9i3k.1.4.2 13584614 Трубопровод электромагнитного клапана sy155c9i3k.1.4.4 13584616 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:15

Примечание:

№ на схеме:2

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:15

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000822

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:B210780000170

Комплект:6

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:B210780000418

Комплект:10

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103001376

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103000822

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103000822

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103005361

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber hose

Каталожный номер:B230103005498

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:14

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:8

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:B210780000172

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:17

Наименование:Filter joint SY215C9M2K.1.4A.4-9

Каталожный номер:12638122

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103001633

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:B230103005488

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103001466

Комплект:1

Примечание:

№ на схеме:21

Наименование:G1/4-M14 Connector

Каталожный номер:12977186

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002268

Комплект:1

Примечание:

№ на схеме:23

Наименование:G1/4-M14 Connector

Каталожный номер:13623064

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103004282

Комплект:1

Примечание:
