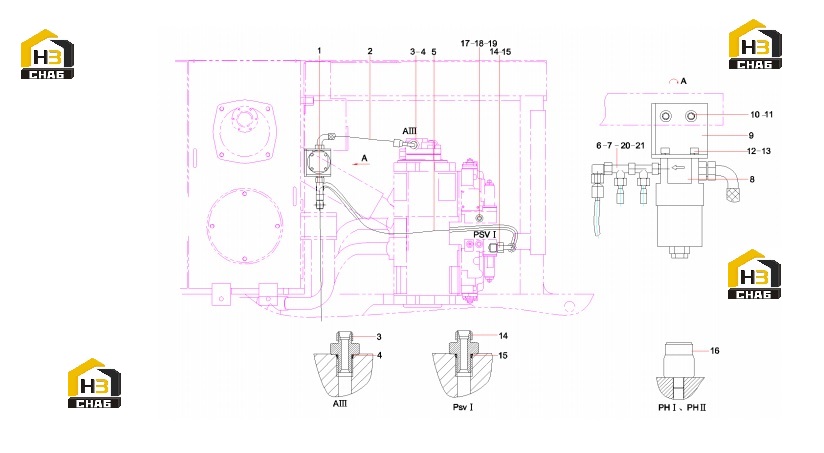

Трубопровод гидронасоса sy155c9i3k.1.4.5 13584617

← Клапан электромагнитный 60136331 Фильтр 60211330 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:rubber hose

Каталожный номер:60266853

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:B230103002543

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:B230103000602

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fitting, tee

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:8

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket, pilot filter

Каталожный номер:A810102023065

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M8x20 GB70.1 10.9

Каталожный номер:A210204000220

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:11679982

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:2

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000639

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:B210780000418

Комплект:1

Примечание:
