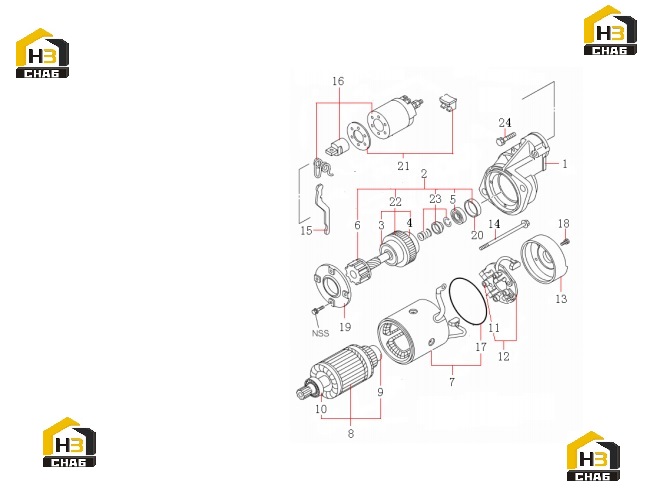

Стартер 60333530

← Элементы электрические управления двигателем 60333529 (часть 2) Генератор 60333531 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pinion Case

Каталожный номер:60115512

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clutch asm of pinion starter

Каталожный номер:60333613

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear Bearing - Starter

Каталожный номер:60115315

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear Bearing - Starter

Каталожный номер:60115316

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear Bearing - Starter

Каталожный номер:60115317

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft - Gear

Каталожный номер:60115504

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve - Starter

Каталожный номер:60115312

Комплект:1

Примечание:

№ на схеме:8

Наименование:Armature

Каталожный номер:60115505

Комплект:1

Примечание:

№ на схеме:9

Наименование:Armature Bearing - Stater

Каталожный номер:60115318

Комплект:1

Примечание:

№ на схеме:10

Наименование:Armature Bearing - Stater

Каталожный номер:60115319

Комплект:1

Примечание:

№ на схеме:11

Наименование:Brush Spring - Starter

Каталожный номер:60115506

Комплект:4

Примечание:

№ на схеме:12

Наименование:Brush

Каталожный номер:60115623

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover - Starter(Rear)

Каталожный номер:60115507

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60115435

Комплект:2

Примечание:

№ на схеме:15

Наименование:Lever - Starter

Каталожный номер:60115624

Комплект:2

Примечание:

№ на схеме:16

Наименование:Starter Clutch Release

Каталожный номер:60115609

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:60115508

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60115509

Комплект:2

Примечание:

№ на схеме:19

Наименование:Gear Holder - Starter

Каталожный номер:60115617

Комплект:1

Примечание:

№ на схеме:20

Наименование:Starter Holder Bearing

Каталожный номер:60115320

Комплект:1

Примечание:

№ на схеме:21

Наименование:Dust Cover - Starter Clutch

Каталожный номер:60115510

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clutch of pinion starter

Каталожный номер:60333614

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pinion Thrust GP

Каталожный номер:60115325

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fix Bolt - Starter Clutch Release

Каталожный номер:60115511

Комплект:2

Примечание:
