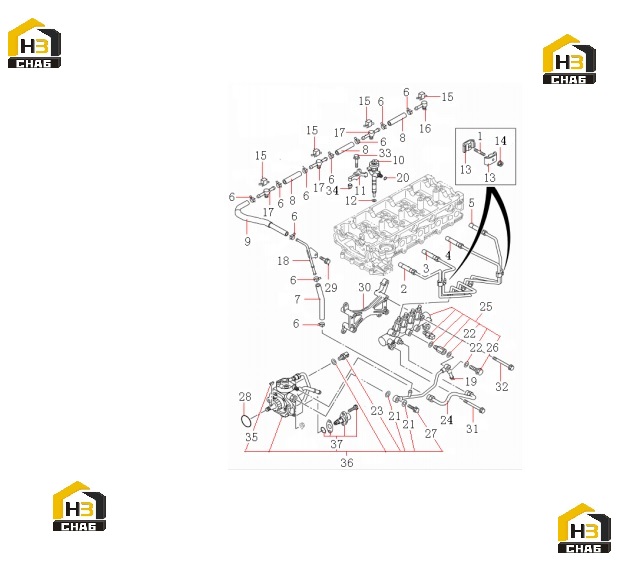

Система впрыска топлива 60333523 (часть 1)

← Система турбонагнетателя 60333522 Система впрыска топлива 60333523 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stud

Каталожный номер:60115430

Комплект:2

Примечание:

№ на схеме:2

Наименование:Tube - Injection

Каталожный номер:60115496

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe inj

Каталожный номер:60330771

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube - Injection

Каталожный номер:60115498

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube - Injection

Каталожный номер:60115499

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip

Каталожный номер:60115540

Комплект:10

Примечание:

№ на схеме:7

Наименование:Hose - Fuel Overflow

Каталожный номер:60115597

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose - Fuel Overflow

Каталожный номер:60115598

Комплект:3

Примечание:

№ на схеме:9

Наименование:Hose - Fuel Overflow

Каталожный номер:60115599

Комплект:1

Примечание:

№ на схеме:10

Наименование:Injector asm

Каталожный номер:60330769

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bracket - Injection Nozzle

Каталожный номер:60115503

Комплект:4

Примечание:

№ на схеме:12

Наименование:Gasket inj nozzle

Каталожный номер:60330770

Комплект:4

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:60115500

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:B229900004798

Комплект:2

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:60115539

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe asm of leak off

Каталожный номер:60333594

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe asm of leak off

Каталожный номер:60333595

Комплект:3

Примечание:

№ на схеме:18

Наименование:Hose - Fuel Overflow

Каталожный номер:60115298

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel Overflow Piping GP

Каталожный номер:60115299

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60115536

Комплект:4

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:B229900004529

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:60115579

Комплект:2

Примечание:

№ на схеме:23

Наименование:Sensor

Каталожный номер:60115608

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connecting Pipe

Каталожный номер:60115530

Комплект:1

Примечание:

№ на схеме:25

Наименование:Common rail asm

Каталожный номер:60333596

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60115577

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt;eye,oil inlet

Каталожный номер:60320129

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60065485

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:B229900004849

Комплект:1

Примечание:

№ на схеме:30

Наименование:Common rail bracket

Каталожный номер:60333597

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:B229900004857

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:60115427

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:60115502

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pin

Каталожный номер:60333598

Комплект:4

Примечание:

№ на схеме:35

Наименование:Key (drive shaft)

Каталожный номер:60311836

Комплект:1

Примечание:

№ на схеме:36

Наименование:Fuel supply pump

Каталожный номер:60333599

Комплект:1

Примечание:

№ на схеме:37

Наименование:Overhaul kit supply pump

Каталожный номер:60330777

Комплект:1

Примечание:
