Рукоять стрелы sy155c9i3k.3 13586312

← Узел стрелы sy155c9i3k.3 13586312 Комплектующие ковша sy155c9i3k.3 13586312 →

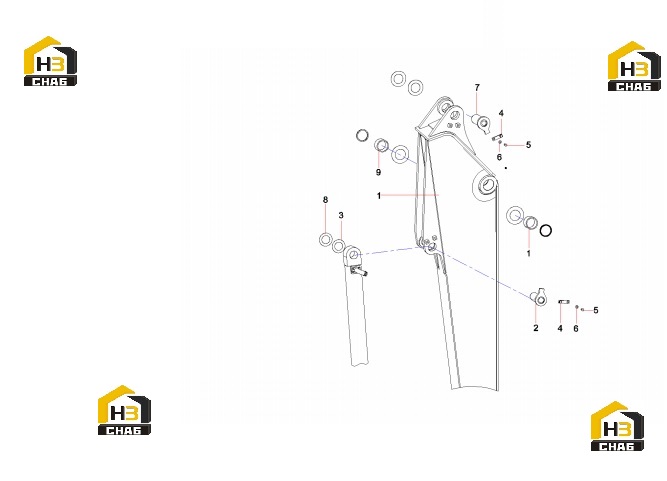

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm

Каталожный номер:11562695

Комплект:1

Примечание:

№ на схеме:2

Наименование:Roll, pin

Каталожный номер:A810312110107

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim

Каталожный номер:A810312990208

Комплект:10

Примечание:

№ на схеме:4

Наименование:Plate, fixing

Каталожный номер:A810312019061

Комплект:7

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:14

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000513

Комплект:14

Примечание:

№ на схеме:7

Наименование:Roll, pin

Каталожный номер:A810312110108

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:A810312990209

Комплект:10

Примечание:

№ на схеме:9

Наименование:Shaft Sleeve SY135C8I2K.3-17

Каталожный номер:12933250

Комплект:2

Примечание:
