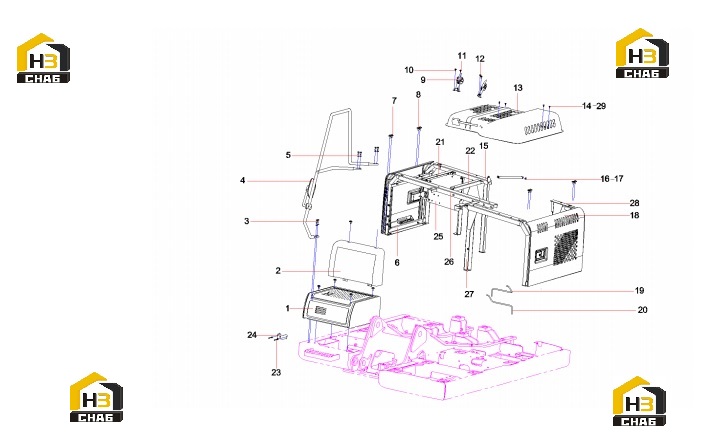

Обвес каркаса кабины sy155 13592841

← Пол кабины sy135c9.1.5.6 12935011 Пластины защитные корпуса платформы sy155 13592841 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood AS, engine, front

Каталожный номер:12239518

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, ornament

Каталожный номер:12236268

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:4

Наименование:Handhold

Каталожный номер:A810599001056

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000639

Комплект:15

Примечание:

№ на схеме:6

Наименование:Right Door Assy.

Каталожный номер:13828152

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:61

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:72

Примечание:

№ на схеме:9

Наименование:Door lock

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:13

Наименование:bonnet assy SY135C9I3K.1.6.26

Каталожный номер:13531517

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:15

Наименование:right door frame

Каталожный номер:13828158

Комплект:1

Примечание:

№ на схеме:16

Наименование:stay rod assembly

Каталожный номер:13528739

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:18

Наименование:Right Door Assy.

Каталожный номер:13828119

Комплект:1

Примечание:

№ на схеме:19

Наименование:front Spring

Каталожный номер:13158666

Комплект:1

Примечание:

№ на схеме:20

Наименование:rear spring

Каталожный номер:13159343

Комплект:1

Примечание:

№ на схеме:21

Наименование:supporting plate

Каталожный номер:13828168

Комплект:1

Примечание:

№ на схеме:22

Наименование:supporting plate

Каталожный номер:13828172

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:24

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:25

Наименование:fix board SY135C9I3K.1.6.31

Каталожный номер:13828183

Комплект:1

Примечание:

№ на схеме:26

Наименование:front cross rail SY135C9I3K.1.6.28

Каталожный номер:13828162

Комплект:1

Примечание:

№ на схеме:27

Наименование:right door frame

Каталожный номер:13828132

Комплект:1

Примечание:

№ на схеме:28

Наименование:right door frame

Каталожный номер:13828145

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:4

Примечание:
