Механизм замка a222200000147

Механизм замка a222200000147

← Механизм стеклоочистителя 12302091 Сиденье водителя и консоли управления sy155c9i3k.1.5 13640537 →

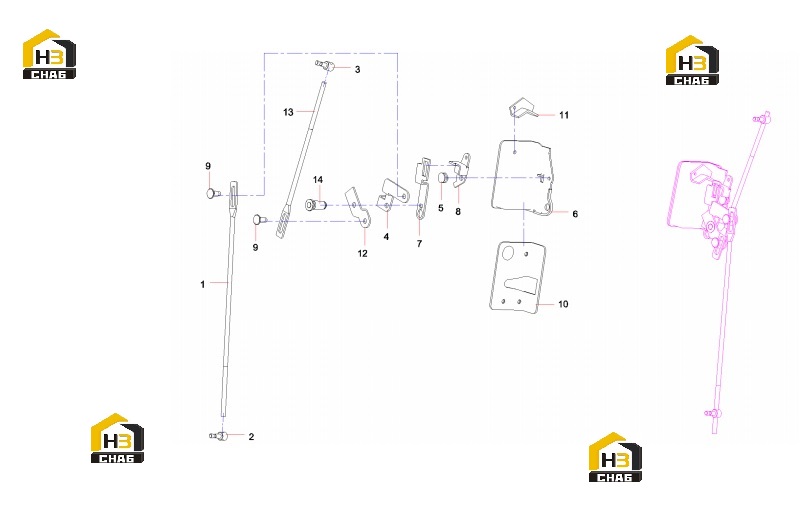

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bar, sliding
Каталожный номер:10708367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bar, sliding
Каталожный номер:10708368
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin, fixing
Каталожный номер:10708369
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Block, sliding
Каталожный номер:10708373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:10708376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lock mechanism
Каталожный номер:10708370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Block, sliding
Каталожный номер:10708375
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Braket
Каталожный номер:10708377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin, fixing
Каталожный номер:10708365
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fixed base plate, cab door lock
Каталожный номер:10708364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Braket, cab door lock
Каталожный номер:10708371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Block, sliding
Каталожный номер:10708374
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bar, sliding
Каталожный номер:10708366
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pin
Каталожный номер:10708372
Комплект:1
Примечание:
