Крепление правой двери sy135c9i3k.1.6.24 13828152

← Поручень с зеркалом заднего вида a810599001056 Капот sy135c9i3k.1.6.26 13531517 →

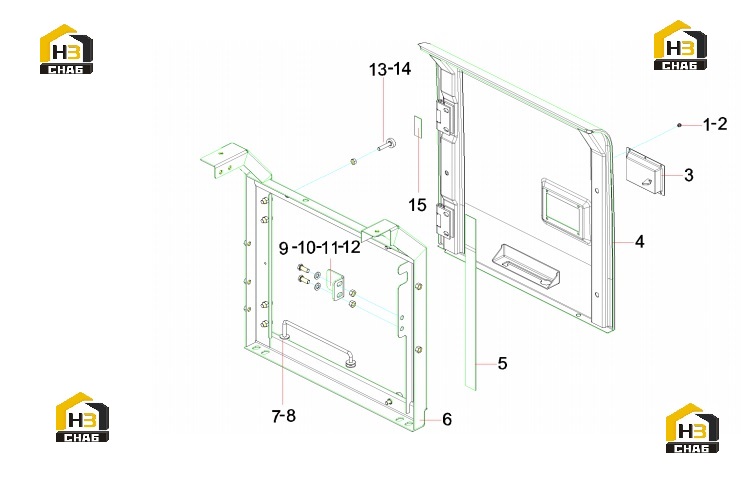

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Anchor, clamp

Каталожный номер:11817247

Комплект:4

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:11817218

Комплект:4

Примечание:

№ на схеме:3

Наименование:Latch

Каталожный номер:A222200000012

Комплект:1

Примечание:

№ на схеме:4

Наименование:right door SY135C9I3K.1.6.15.2

Каталожный номер:13527887

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket, rubber

Каталожный номер:12735024

Комплект:1

Примечание:

№ на схеме:6

Наименование:right door frame

Каталожный номер:13828155

Комплект:1

Примечание:

№ на схеме:7

Наименование:Catch

Каталожный номер:12196084

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:A210501000001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:10

Наименование:door-shaft seal SY135C9I3K.1.6.15

Каталожный номер:13801283

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000639

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:6

Примечание:

№ на схеме:13

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:3

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000036

Комплект:3

Примечание:

№ на схеме:15

Наименование:Washer SY135C9I3K.1.6.21-1

Каталожный номер:13853862

Комплект:2

Примечание:
