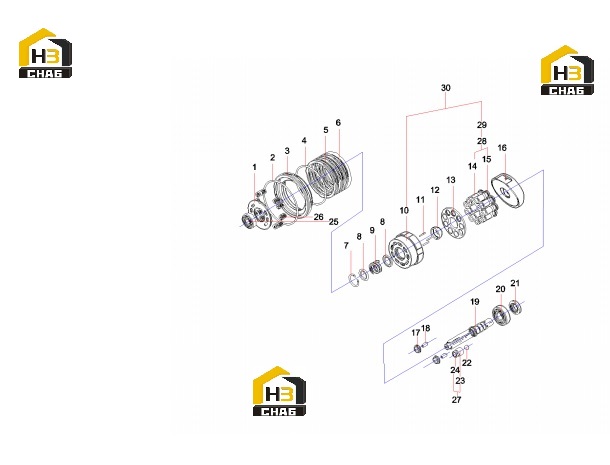

Комплектующие редуктора 60306314

← Редуктор 60101815 Комплектующие мотора редуктора 60306314 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TIMING PLATE

Каталожный номер:60306328

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:60306336

Комплект:1

Примечание:

№ на схеме:3

Наименование:PISTON

Каталожный номер:60306329

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:60306335

Комплект:1

Примечание:

№ на схеме:5

Наименование:FRICTION PLATE

Каталожный номер:60306332

Комплект:3

Примечание:

№ на схеме:6

Наименование:MATING PLATE

Каталожный номер:60306333

Комплект:4

Примечание:

№ на схеме:7

Наименование:Ring, snap

Каталожный номер:60091775

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60091755

Комплект:2

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:60306331

Комплект:1

Примечание:

№ на схеме:10

Наименование:CYLNDER BLOCK

Каталожный номер:60306320

Комплект:1

Примечание:

№ на схеме:11

Наименование:NEEDLE ROLLER

Каталожный номер:60306339

Комплект:3

Примечание:

№ на схеме:12

Наименование:THRUST BALL

Каталожный номер:60306327

Комплект:1

Примечание:

№ на схеме:13

Наименование:RETAINER PLATE

Каталожный номер:60306326

Комплект:1

Примечание:

№ на схеме:14

Наименование:PISTON

Каталожный номер:60306318

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHOE

Каталожный номер:60306319

Комплект:1

Примечание:

№ на схеме:16

Наименование:SWASH PLATE

Каталожный номер:60306325

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIVOT

Каталожный номер:60306340

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin, straight

Каталожный номер:60098552

Комплект:2

Примечание:

№ на схеме:19

Наименование:SHAFT

Каталожный номер:60306324

Комплект:1

Примечание:

№ на схеме:20

Наименование:DEEP GROOVE BALL BEARING

Каталожный номер:60306337

Комплект:1

Примечание:

№ на схеме:21

Наименование:OIL SEAL

Каталожный номер:60306334

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:60306341

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON

Каталожный номер:60306322

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHOE

Каталожный номер:60306323

Комплект:1

Примечание:

№ на схеме:25

Наименование:DEEP GROOVE BALL BEARING

Каталожный номер:60306338

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPRING

Каталожный номер:60306330

Комплект:10

Примечание:

№ на схеме:27

Наименование:PISTON ASSY

Каталожный номер:60306321

Комплект:1

Примечание:

№ на схеме:28

Наименование:PISTON KIT

Каталожный номер:60306316

Комплект:1

Примечание:

№ на схеме:29

Наименование:PISTON ASSY

Каталожный номер:60306317

Комплект:9

Примечание:

№ на схеме:30

Наименование:CYLINDER BLOCK &PISTON KIT

Каталожный номер:60306315

Комплект:1

Примечание:
