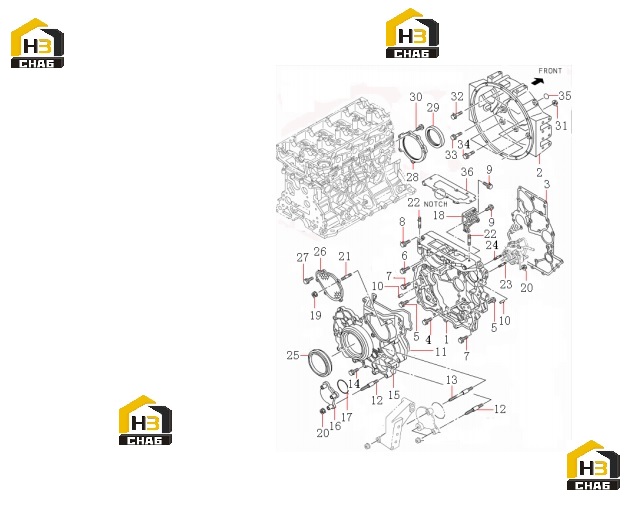

Газораспределитель и корпус маховика 60333513

← Вал коленчатый, поршень и маховик 60333512 Кронштейны двигателя 60333514 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Timing gear case

Каталожный номер:60333567

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing - Flywheel

Каталожный номер:60115394

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:60065495

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:B229900004851

Комплект:16

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:B229900004854

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:60093241

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60003567

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60003572

Комплект:3

Примечание:

№ на схеме:10

Наименование:Dowel

Каталожный номер:B229900005062

Комплект:2

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:60065514

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:60115478

Комплект:5

Примечание:

№ на схеме:13

Наименование:Stud

Каталожный номер:60115479

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60115336

Комплект:14

Примечание:

№ на схеме:15

Наименование:Cover of gear case

Каталожный номер:60333568

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover - P/S Pump

Каталожный номер:60115304

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60065512

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:60115337

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:60115419

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:B229900004802

Комплект:5

Примечание:

№ на схеме:21

Наименование:Stud

Каталожный номер:60115428

Комплект:2

Примечание:

№ на схеме:22

Наименование:Stud

Каталожный номер:60115429

Комплект:2

Примечание:

№ на схеме:23

Наименование:Stud

Каталожный номер:60115494

Комплект:1

Примечание:

№ на схеме:24

Наименование:Stud

Каталожный номер:60115495

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal of OIL CR/SHF FRT

Каталожный номер:60333569

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover

Каталожный номер:60115303

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:B229900004848

Комплект:3

Примечание:

№ на схеме:28

Наименование:Retainer of CR/SHF

Каталожный номер:60333570

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal, crankshaft (rear)

Каталожный номер:B230101001222

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:B229900004897

Комплект:5

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:B229900004800

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:60003573

Комплект:3

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:60115395

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:60003598

Комплект:3

Примечание:

№ на схеме:35

Наименование:Hole Cover

Каталожный номер:60115293

Комплект:1

Примечание:

№ на схеме:36

Наименование:Gasket

Каталожный номер:60065496

Комплект:1

Примечание:
