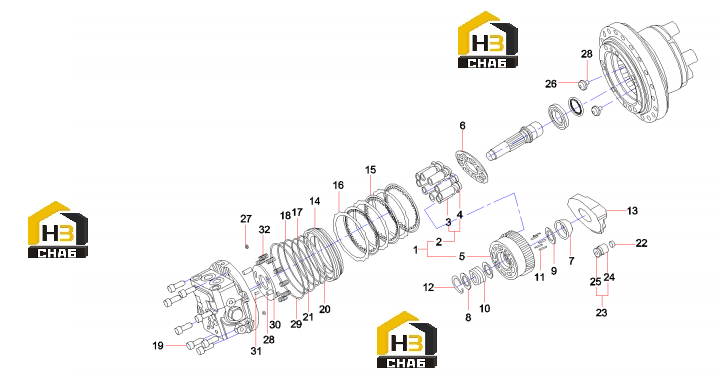

Мотор редуктора 60231619

← Редуктор 60134171 Комплектующие редуктора 60231580 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER BLOCK

Каталожный номер:60233749

Комплект:1

Примечание:

№ на схеме:2

Наименование:PISTON ASSEMBLY

Каталожный номер:60233750

Комплект:9

Примечание:

№ на схеме:3

Наименование:PISTON

Каталожный номер:60231620

Комплект:1

Примечание:

№ на схеме:4

Наименование:SHOE

Каталожный номер:60231621

Комплект:1

Примечание:

№ на схеме:5

Наименование:CYLINDER BLOCK

Каталожный номер:60231622

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE RETAINER

Каталожный номер:60231623

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSH SPHERICAL

Каталожный номер:60231624

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:60231625

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:60231626

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:60231627

Комплект:1

Примечание:

№ на схеме:11

Наименование:ROLLER

Каталожный номер:60231628

Комплект:5

Примечание:

№ на схеме:12

Наименование:RING SNAP

Каталожный номер:60231629

Комплект:1

Примечание:

№ на схеме:13

Наименование:SWASH PLATE

Каталожный номер:60231630

Комплект:1

Примечание:

№ на схеме:14

Наименование:PARKING PISTON

Каталожный номер:60231631

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE FRICTION

Каталожный номер:60231632

Комплект:3

Примечание:

№ на схеме:16

Наименование:PLATE SEPARATION

Каталожный номер:60231633

Комплект:3

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:60231634

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:60231635

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT SOCKET

Каталожный номер:60231636

Комплект:8

Примечание:

№ на схеме:20

Наименование:RING BACK UP

Каталожный номер:60231637

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPRING(2SPEED PISTON)

Каталожный номер:60231638

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING BACK UP

Каталожный номер:60231639

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON(2SPEED) ASSEMBLY

Каталожный номер:60233751

Комплект:1

Примечание:

№ на схеме:24

Наименование:PISTON(2P)

Каталожный номер:60231640

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHOE(2P)

Каталожный номер:60231641

Комплект:1

Примечание:

№ на схеме:26

Наименование:PIVOT

Каталожный номер:60231642

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60082997

Комплект:2

Примечание:

№ на схеме:28

Наименование:PIN PARALLEL

Каталожный номер:60231643

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:60231644

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLATE TIMING

Каталожный номер:60231645

Комплект:1

Примечание:

№ на схеме:31

Наименование:PIN

Каталожный номер:60231646

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring

Каталожный номер:60082941

Комплект:10

Примечание:
