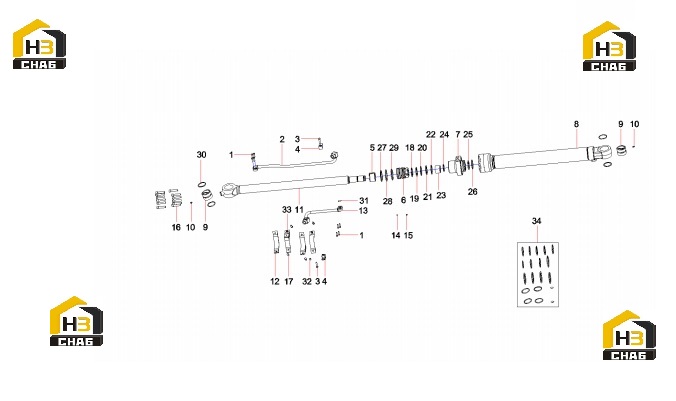

Цилиндр ковша 60024870

← Цилиндр стрелы левый 60024872 Цилиндр рукояти 60024873 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M8x30 GB70.1

Каталожный номер:A210204000164

Комплект:8

Примечание:

№ на схеме:2

Наименование:Pipe GP, oil, rod end

Каталожный номер:60084718

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:60084714

Комплект:2

Примечание:

№ на схеме:5

Наименование:Jacket, buffer, bucket

Каталожный номер:60169560

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:60084702

Комплект:1

Примечание:

№ на схеме:7

Наименование:Head, cylinder

Каталожный номер:60084698

Комплект:1

Примечание:

№ на схеме:8

Наименование:Block, cylinder

Каталожный номер:60084700

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:60084731

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Rod, piston

Каталожный номер:60084707

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hoop GP

Каталожный номер:60084708

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe GP, oil, head end

Каталожный номер:60084713

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:15

Наименование:Set screw, socket head

Каталожный номер:60020647

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M14x65 GB70.1

Каталожный номер:A210204000298

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bolt M10x35 GB5780

Каталожный номер:60021558

Комплект:4

Примечание:

№ на схеме:18

Наименование:Ring, dust

Каталожный номер:60038829

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60084739

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal Ring

Каталожный номер:60311646

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, retainer, switch

Каталожный номер:60080511

Комплект:1

Примечание:

№ на схеме:22

Наименование:Buffer ring

Каталожный номер:60230158

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sliding shaft sleeve

Каталожный номер:60249046

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retaining

Каталожный номер:60084738

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring 91.67x3.53 AS568-239

Каталожный номер:B230101000983

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, retaining

Каталожный номер:60084725

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, seal

Каталожный номер:60084736

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring, guide

Каталожный номер:60080415

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring, contaminant

Каталожный номер:60084722

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring, dust

Каталожный номер:A880808070030

Комплект:4

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:B230101000656

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 10 GB93

Каталожный номер:A210400000001

Комплект:4

Примечание:

№ на схеме:33

Наименование:Nut

Каталожный номер:24000867

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bucket Cylinder Repair Kit

Каталожный номер:60311647

Комплект:1

Примечание:
