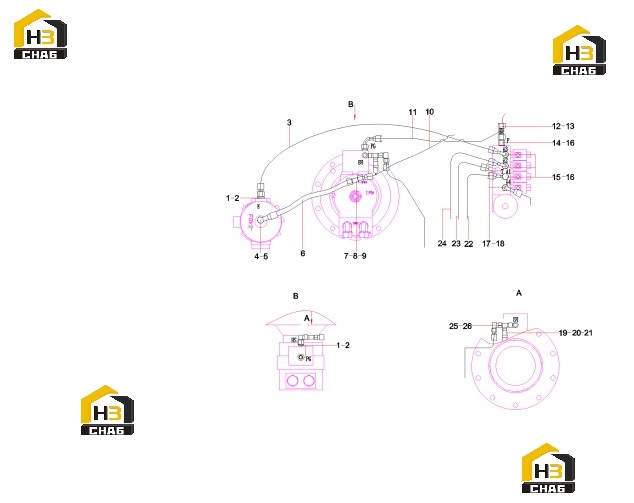

Трубопровод электромагнитного клапана sy140c1c2k 13069676

← Трубопровод клапана sy140c1c2k.1.4.3 13069691 Трубопровод гидронасоса sy140c1c2k.1.4.5 13069991 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:3

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103004072

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000948

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103001100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:A831213065000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000839

Комплект:3

Примечание:

№ на схеме:16

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:5

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:20

Наименование:Relay Transition

Каталожный номер:13067017

Комплект:1

Примечание:

№ на схеме:21

Наименование:Relay, pressure

Каталожный номер:B240700000221

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:B230103002043

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber hose

Каталожный номер:B230103002543

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103001898

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:B210780000418

Комплект:3

Примечание:
