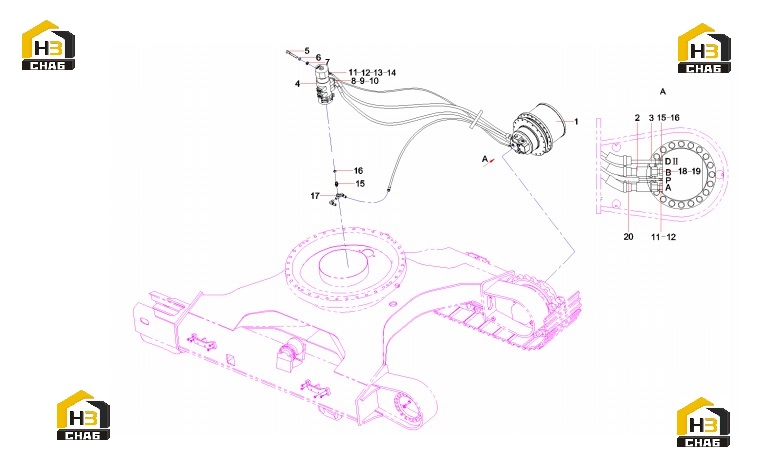

Система гидравлическая ходовой части sy140c1i2 13115095

← Комплектующие поворотного подшипника 10835684 Редуктор 60134171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:reducer assembly

Каталожный номер:60134171

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103005402

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000282

Комплект:2

Примечание:

№ на схеме:4

Наименование:Center Swivel Joint

Каталожный номер:60248611

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M20x140 GB5782 10.9

Каталожный номер:A210110000234

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000646

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000029

Комплект:1

Примечание:

№ на схеме:8

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:8

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000512

Комплект:22

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:12

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:3

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:B210780000418

Комплект:3

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205002473

Комплект:4

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:20

Наименование:Rubber hose

Каталожный номер:B230103000671

Комплект:2

Примечание:
