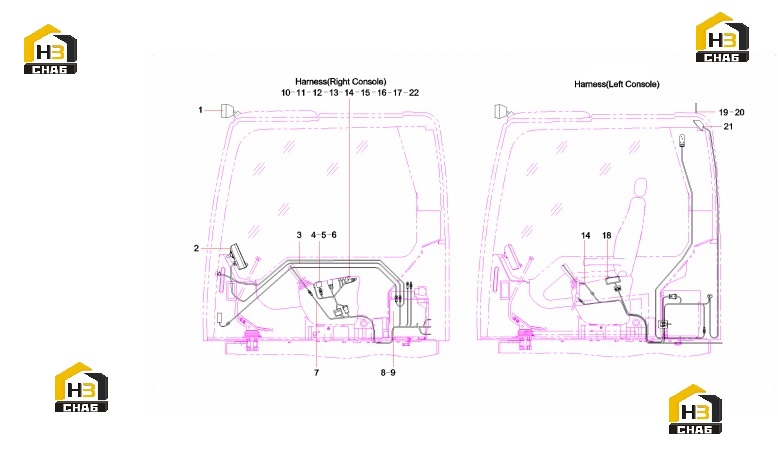

Система электрическая экскаватора sy140c1c2k.5 13059887 (часть 1)

← Ковш sy140c1i2k.3.4 13114729 Система электрическая экскаватора sy140c1c2k.5 13059887 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sany Encourage Control Display

Каталожный номер:13429215

Комплект:1

Примечание:

№ на схеме:3

Наименование:Display Harness SY140C1C2K.5.5

Каталожный номер:13057250

Комплект:1

Примечание:

№ на схеме:4

Наименование:Knob switch

Каталожный номер:60211508

Комплект:1

Примечание:

№ на схеме:5

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Driver's Cab

Каталожный номер:13057251

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000513

Комплект:20

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000508

Комплект:7

Примечание:

№ на схеме:11

Наименование:Lamp, indicator, LED, red

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:12

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Control Switch Harness

Каталожный номер:13057249

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000511

Комплект:12

Примечание:

№ на схеме:18

Наименование:Radio

Каталожный номер:60205002

Комплект:1

Примечание:

№ на схеме:19

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:

№ на схеме:20

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:21

Наименование:Speaker

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:7

Примечание:
