Рукоять стрелы sy140c1.3 13711069

Рукоять стрелы sy140c1.3 13711069

← Узел стрелы sy140c1.3 13711069 Комплектующие ковша sy140c1.3 13711069 →

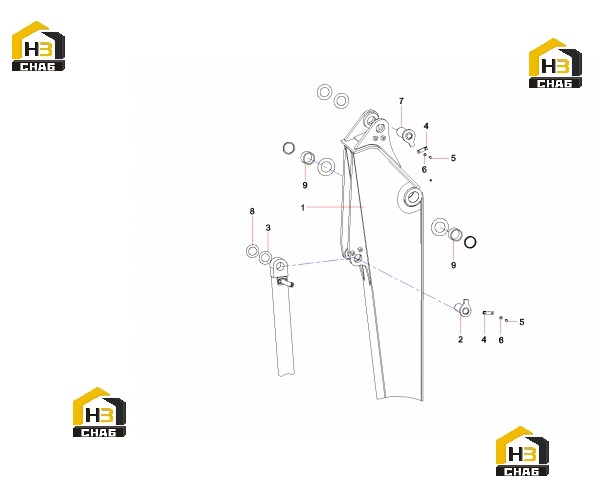

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ARM SY125C6C2K.3.3A
Каталожный номер:12424692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Roll, pin
Каталожный номер:A810312110107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:A810312990208
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate, fixing
Каталожный номер:A810312019061
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x30 GB578310.9
Каталожный номер:A210111000202
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000513
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Roll, pin
Каталожный номер:A810312110108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shim
Каталожный номер:A810312990209
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft Sleeve SY135C8I2K.3-17
Каталожный номер:12933250
Комплект:2
Примечание:
