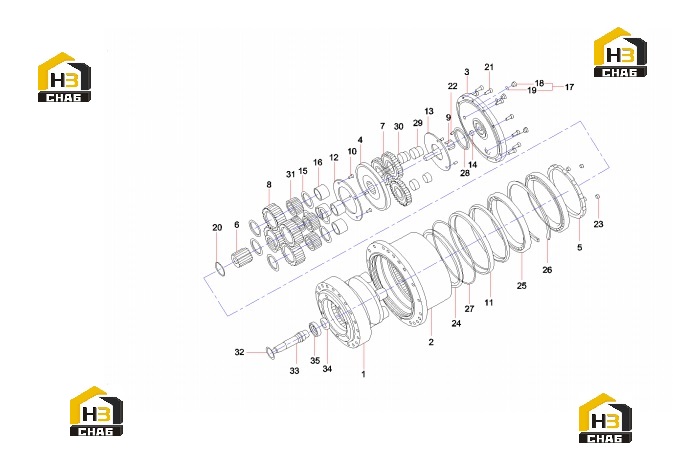

Редуктор 60231580

← Комплектующие редуктора 60231619 Комплектующие мотора редуктора 60231610 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPINDLE

Каталожный номер:60231581

Комплект:1

Примечание:

№ на схеме:2

Наименование:HUB

Каталожный номер:60231582

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:60231583

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOLDER

Каталожный номер:60231584

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT RING

Каталожный номер:60231585

Комплект:1

Примечание:

№ на схеме:6

Наименование:SUN GEAR

Каталожный номер:60231586

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR PLANETARY(R)

Каталожный номер:60231587

Комплект:3

Примечание:

№ на схеме:8

Наименование:GEAR PLANETARY(F)

Каталожный номер:60231588

Комплект:4

Примечание:

№ на схеме:9

Наименование:GEAR DRIVE

Каталожный номер:60231589

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:60231590

Комплект:4

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:60231591

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE THRUST(F)

Каталожный номер:60231592

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLATE THRUST(R)

Каталожный номер:60231593

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer, thrust

Каталожный номер:60158991

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER THRUST

Каталожный номер:60231594

Комплект:8

Примечание:

№ на схеме:16

Наименование:COLLAR

Каталожный номер:60231595

Комплект:4

Примечание:

№ на схеме:17

Наименование:PLUG ASSEMBLY

Каталожный номер:60233745

Комплект:3

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:60082967

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60082993

Комплект:1

Примечание:

№ на схеме:20

Наименование:RING SNAP

Каталожный номер:60231596

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:60231597

Комплект:12

Примечание:

№ на схеме:22

Наименование:PIN SPRING

Каталожный номер:60231598

Комплект:3

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60213899

Комплект:4

Примечание:

№ на схеме:24

Наименование:SEAL FLOATING

Каталожный номер:60231599

Комплект:2

Примечание:

№ на схеме:25

Наименование:BEARING ANGULAR BALL

Каталожный номер:60231600

Комплект:2

Примечание:

№ на схеме:26

Наименование:RING SNAP

Каталожный номер:60231601

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:60231602

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate, thrust

Каталожный номер:60158990

Комплект:1

Примечание:

№ на схеме:29

Наименование:RACE INNER

Каталожный номер:60231603

Комплект:3

Примечание:

№ на схеме:30

Наименование:BEARING NEEDLE

Каталожный номер:60231604

Комплект:3

Примечание:

№ на схеме:31

Наименование:BEARING NEEDLE

Каталожный номер:60231605

Комплект:4

Примечание:

№ на схеме:32

Наименование:Spring, snap

Каталожный номер:60082960

Комплект:1

Примечание:

№ на схеме:33

Наименование:SHAFT DRIVE

Каталожный номер:60231606

Комплект:1

Примечание:

№ на схеме:34

Наименование:SEAL OIL

Каталожный номер:60231607

Комплект:1

Примечание:

№ на схеме:35

Наименование:BEARING ROLLER

Каталожный номер:60231608

Комплект:1

Примечание:
