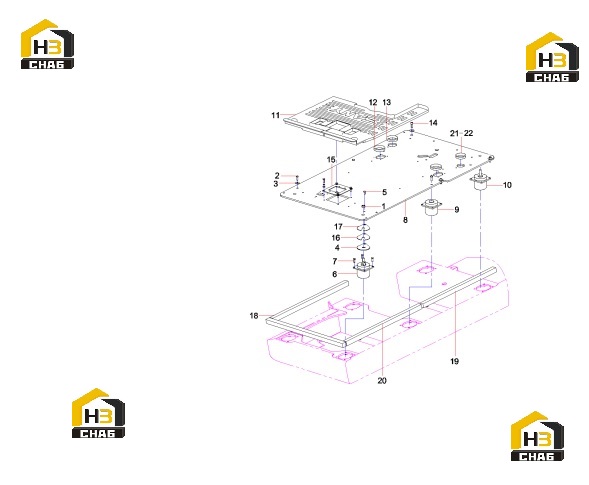

Пол кабины 10942679

← Сиденье водителя и консоли управления sy140c1i2k.1.5 13476263 Системы двигателя sy140c1c2k.1.3 13085575 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210404000004

Комплект:5

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:A820101117029

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:6

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:8

Наименование:Plate, bottom

Каталожный номер:10942098

Комплект:1

Примечание:

№ на схеме:9

Наименование:Damper

Каталожный номер:60242011

Комплект:2

Примечание:

№ на схеме:10

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:11

Наименование:Mat, floor

Каталожный номер:A820606030753

Комплект:1

Примечание:

№ на схеме:12

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:1

Примечание:

№ на схеме:13

Наименование:Grommet

Каталожный номер:10898697

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M12x75 (GB70.1)

Каталожный номер:A210204000028

Комплект:3

Примечание:

№ на схеме:15

Наименование:Board, connecting

Каталожный номер:A810402050021

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:A820101210709

Комплект:4

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:A820101210710

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000678

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000679

Комплект:1

Примечание:

№ на схеме:21

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:22

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:
