Натяжитель a229900004679

← Система гидравлическая поворотной рамы sy140c1i2k.2 13117066 Колесо направляющее a229900010405 →

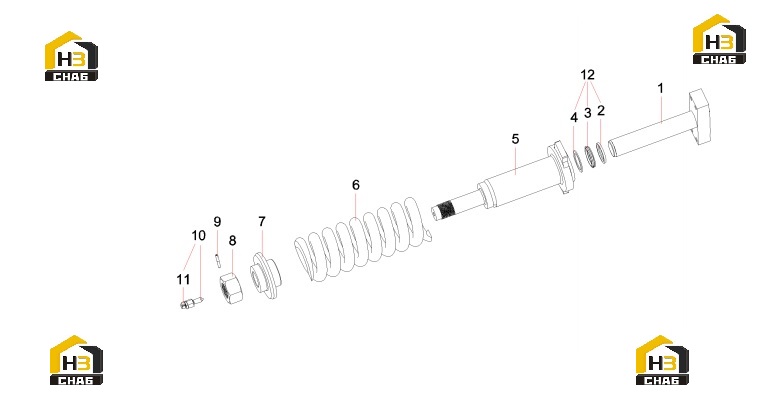

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder rod

Каталожный номер:60317975

Комплект:1

Примечание:

№ на схеме:2

Наименование:scraper seal

Каталожный номер:60317980

Комплект:1

Примечание:

№ на схеме:3

Наименование:lip-type packing

Каталожный номер:60317981

Комплект:1

Примечание:

№ на схеме:4

Наименование:back-up ring

Каталожный номер:60317982

Комплект:1

Примечание:

№ на схеме:5

Наименование:cylinder body

Каталожный номер:60317976

Комплект:1

Примечание:

№ на схеме:6

Наименование:spring

Каталожный номер:60317977

Комплект:1

Примечание:

№ на схеме:7

Наименование:spring seat

Каталожный номер:60317978

Комплект:1

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:60317979

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M10x20 GB79

Каталожный номер:A210208000007

Комплект:1

Примечание:

№ на схеме:10

Наименование:Grease valve,tensioning device

Каталожный номер:60091160

Комплект:1

Примечание:

№ на схеме:11

Наименование:grease fitting

Каталожный номер:60337293

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing AS,inner,tensioning device

Каталожный номер:60091161

Комплект:1

Примечание:
