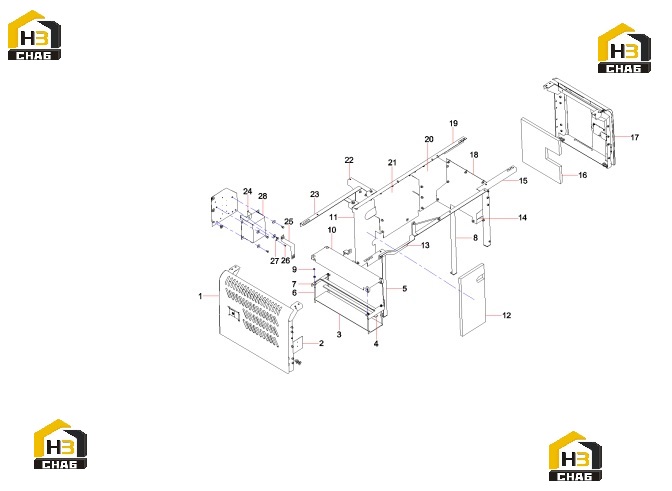

Крепление левой и правой двери sy140 13729508

← Обвес каркаса кабины sy140 13729508 Капот 11373653 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door GP, left

Каталожный номер:12186106

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, fixing, blow can

Каталожный номер:10946317

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cushion, lower, battery

Каталожный номер:10793848

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cushion, upper, battery

Каталожный номер:11366089

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left bracket SY140C1C2K.1.6.5

Каталожный номер:13074582

Комплект:1

Примечание:

№ на схеме:6

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bracket, battery

Каталожный номер:10793516

Комплект:1

Примечание:

№ на схеме:8

Наименование:Upright column SY135C9M4K.1.6.9

Каталожный номер:12116957

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M8 GB6170 10

Каталожный номер:A210307000055

Комплект:8

Примечание:

№ на схеме:10

Наименование:Cover, rain, battery

Каталожный номер:10947777

Комплект:1

Примечание:

№ на схеме:11

Наименование:Left spacing plate

Каталожный номер:13073691

Комплект:1

Примечание:

№ на схеме:12

Наименование:left partition plate side

Каталожный номер:13074632

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear beam SY140C1C2K.1.6.7

Каталожный номер:13073166

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fixed plate of

Каталожный номер:13074625

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right(B)

Каталожный номер:13073157

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sponge, noise reduction, cab door

Каталожный номер:A820699001180

Комплект:1

Примечание:

№ на схеме:17

Наименование:Door GP, right

Каталожный номер:12110958

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rear distance piece

Каталожный номер:13073712

Комплект:1

Примечание:

№ на схеме:19

Наименование:Front cross rail SY140C1C2K.1.6.4

Каталожный номер:13073133

Комплект:1

Примечание:

№ на схеме:20

Наименование:Right partition

Каталожный номер:13073706

Комплект:1

Примечание:

№ на схеме:21

Наименование:Central partition plate

Каталожный номер:13073693

Комплект:1

Примечание:

№ на схеме:22

Наименование:Support, front coverplate

Каталожный номер:10792518

Комплект:1

Примечание:

№ на схеме:23

Наименование:Left(F) bracket SY140C1C2K.1.6.1

Каталожный номер:13072856

Комплект:1

Примечание:

№ на схеме:24

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:25

Наименование:lower fixed plate SY140C1C2K.1.6

Каталожный номер:13074629

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M8x16 GB818

Каталожный номер:A210210000019

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000633

Комплект:10

Примечание:

№ на схеме:28

Наименование:Relay Protective cover

Каталожный номер:13774674

Комплект:1

Примечание:
