Комплектующие поворотной платформы sy140c1c2k.1 13076451

← Компоненты основные экскаватора sy140c1 13029090 Трубопровод пилотный sy140c1c2k.1.4 13076181 →

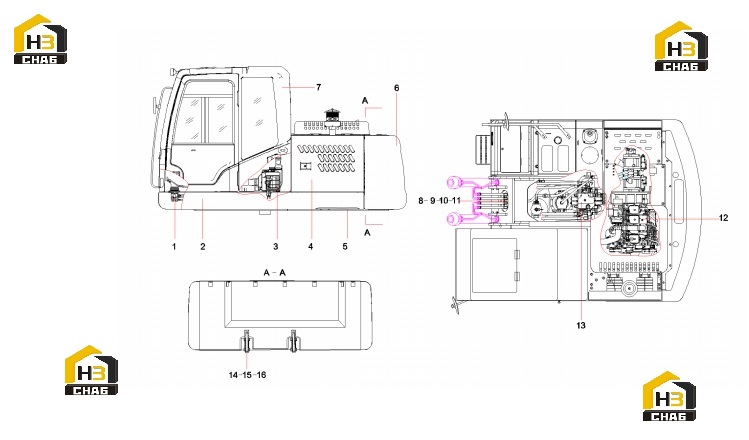

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot Pipeline SY140C1C2K.1.4

Каталожный номер:13076181

Комплект:1

Примечание:

№ на схеме:2

Наименование:revolving frame SY140C1C2K.1.1A

Каталожный номер:13702938

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air conditioning SY140C1C2K.1.8

Каталожный номер:13078874

Комплект:1

Примечание:

№ на схеме:4

Наименование:General Assembly of Covering

Каталожный номер:13729508

Комплект:1

Примечание:

№ на схеме:5

Наименование:General assembly of bottom

Каталожный номер:13078557

Комплект:1

Примечание:

№ на схеме:6

Наименование:Counterweight assembly

Каталожный номер:13069024

Комплект:1

Примечание:

№ на схеме:7

Наименование:cab AS SY140C1C2K.1.5A

Каталожный номер:13711850

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:12

Наименование:power system SY140C1C2K.1.3

Каталожный номер:13085575

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hydraulic Main Pipeline

Каталожный номер:13074577

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M27x240 GB5782-00 10.9

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 27GB1230

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:
