Комплектующие плунжерного насоса b220301000534 (часть 1)

← Насос плунжерный b220301000534 (часть 2) Комплектующие плунжерного насоса b220301000534 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

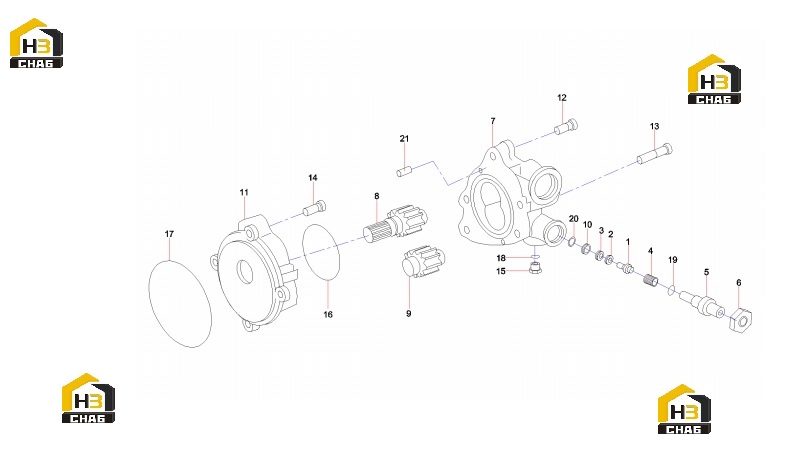

№ на схеме:1

Наименование:Stem, valve

Каталожный номер:60008508

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat, valve

Каталожный номер:60008493

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, retaining

Каталожный номер:60008523

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:60008500

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw, adjusting

Каталожный номер:60008496

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut 2903480-0032

Каталожный номер:60008505

Комплект:1

Примечание:

№ на схеме:7

Наименование:Body, machine

Каталожный номер:60008512

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:60008552

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear

Каталожный номер:60008581

Комплект:1

Примечание:

№ на схеме:10

Наименование:Element, filter

Каталожный номер:60008491

Комплект:1

Примечание:

№ на схеме:11

Наименование:Case

Каталожный номер:60208254

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:60008730

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:60008731

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:60208255

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60008724

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60008504

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60038710

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000229

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60008873

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60008736

Комплект:2

Примечание:
