Узел ковша 13447942

Узел ковша 13447942

← Узел рукояти 13447942 Система электрическая кабины 13453825 →

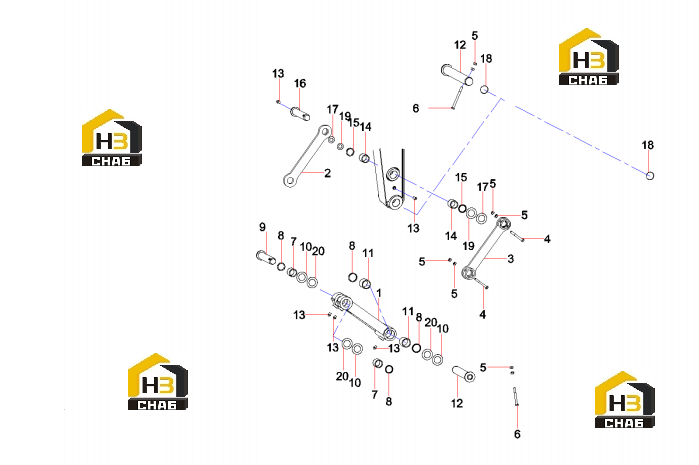

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod, connecting
Каталожный номер:A810312100033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rocker, left
Каталожный номер:11821941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rocker, right
Каталожный номер:11821876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M20x140GB5782 10.9
Каталожный номер:A210110000234
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:A210307000029
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210110000352
Комплект:2
Примечание:M20x180GB5782 10.9
0 ₽
шт
№ на схеме:7
Наименование:Sleeve, shaft
Каталожный номер:A820202005379
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:ME-2 dust ring
Каталожный номер:B230101001124
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roll, pin
Каталожный номер:A810312110110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:A810312990208
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sleeve, shaft
Каталожный номер:A820202005380
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Roll, pin
Каталожный номер:A810312110111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sleeve, shaft
Каталожный номер:A820202005381
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ME-2 dust ring
Каталожный номер:B230101001123
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Roll, pin
Каталожный номер:A810312110112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:A810312019062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:A210609000352
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Shim
Каталожный номер:10167597
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Shim
Каталожный номер:A810312990209
Комплект:10
Примечание:
