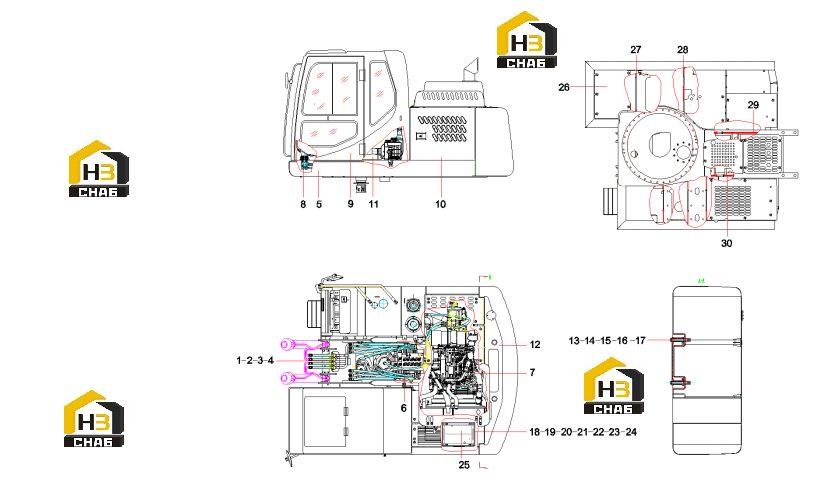

Устройство поворотной платформы 13450215

← Компоненты основные экскаватора sy135c9i4k sy135c9 13411997 Трубопровод управления гидравлической системы 13447565 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:12GB97.1

№ на схеме:5

Наименование:revolving frame SY135C9I4K.1.1

Каталожный номер:13438832

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic main pipeline

Каталожный номер:13447565

Комплект:1

Примечание:

№ на схеме:7

Наименование:power system SY135C9I4K.1.3

Каталожный номер:13446884

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pilot Pipeline SY135C9I4K.1.4

Каталожный номер:13447571

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab AS. SY135C9I4K.1.5

Каталожный номер:13434089

Комплект:1

Примечание:

№ на схеме:10

Наименование:cover parts assembly

Каталожный номер:13450536

Комплект:1

Примечание:

№ на схеме:11

Наименование:air conditioning SY135C9I4K.1.8

Каталожный номер:13417401

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight assembly

Каталожный номер:13439736

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M27x240GB5782-00 10.9

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 27GB1230

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:20

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plate, pressure, battery

Каталожный номер:12403409

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:25

Наименование:Cover, protection, battery

Каталожный номер:11991710

Комплект:1

Примечание:

№ на схеме:26

Наименование:general assembly of bottom sealing

Каталожный номер:13449165

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sheath

Каталожный номер:11225691

Комплект:4

Примечание:

№ на схеме:28

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738042

Комплект:2

Примечание:

№ на схеме:29

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738050

Комплект:3

Примечание:

№ на схеме:30

Наименование:Sheath

Каталожный номер:11133774

Комплект:1

Примечание:
