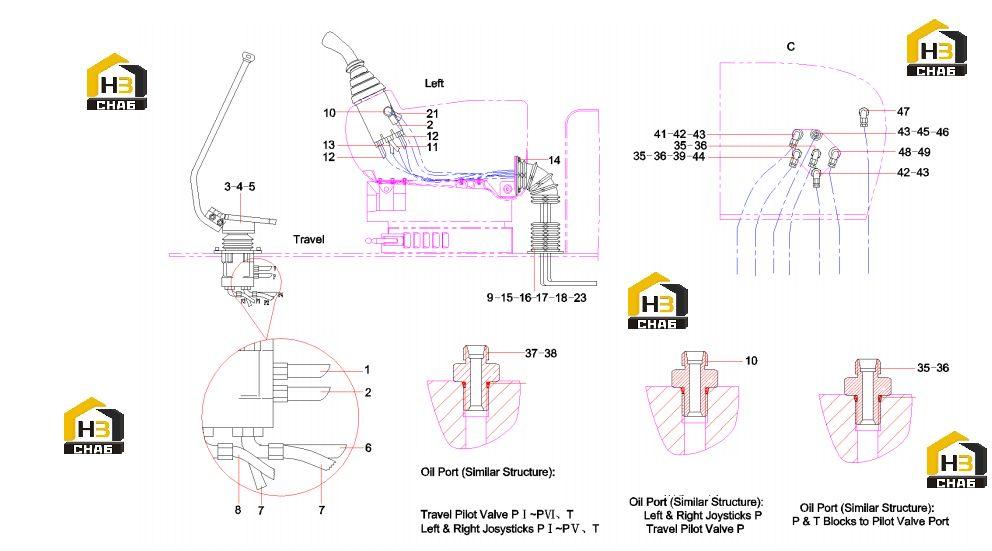

Трубопровод управления гидравлической системой (часть 1) 13450999

← Трубопровод пилотный 13447571 Трубопровод управления гидравлической системой (часть 2) 13450999 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:5

Примечание:

№ на схеме:3

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:10GB93

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber hose

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:11

Наименование:Rubber hose

Каталожный номер:B230103002722

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber hose

Каталожный номер:23905361

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103001358

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:6GB93

№ на схеме:15

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:6GB97.1

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:20

Примечание:

№ на схеме:17

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:B230103002263

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bellows

Каталожный номер:11550566

Комплект:1

Примечание:

№ на схеме:35

Наименование:Q-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:36

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:8

Примечание:

№ на схеме:37

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:21

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:24

Примечание:

№ на схеме:41

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:A229900003874

Комплект:2

Примечание:

№ на схеме:43

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:45

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:46

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:47

Наименование:Connector

Каталожный номер:A820205000836

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connector

Каталожный номер:A820205000837

Комплект:1

Примечание:

№ на схеме:49

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:
