Соединения гидравлической системы 13447565

Соединения гидравлической системы 13447565

← Трубопровод гидравлической системы 13447565 Насос плунжерный 60291704 →

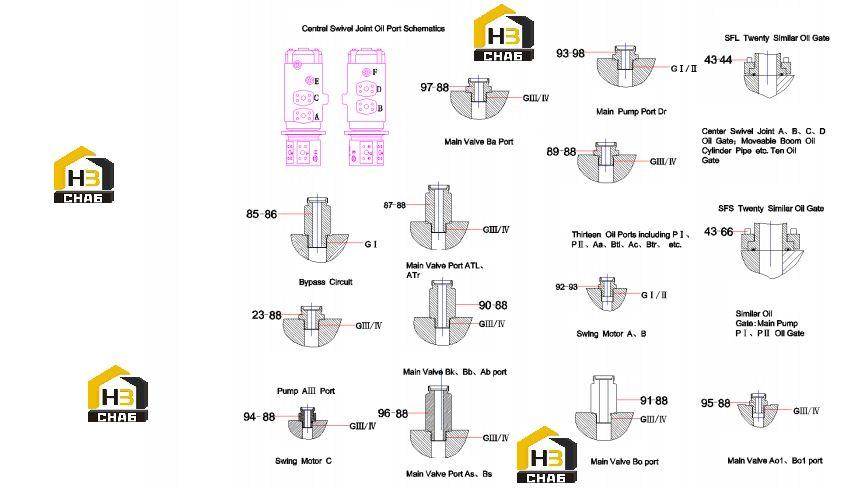

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:85
Наименование:O-ring
Каталожный номер:B230101000050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:Connector
Каталожный номер:A820205002468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:87
Наименование:Connector
Каталожный номер:A820205002474
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:90
Наименование:Joint SY50C1K3NU.1.2-10
Каталожный номер:13269672
Комплект:3
Примечание:G3/4-M36S-L80
0 ₽
шт
№ на схеме:91
Наименование:G3/4-M36-L100Joint
Каталожный номер:12116970
Комплект:1
Примечание:G3/4-M36S-L100
0 ₽
шт
№ на схеме:92
Наименование:Pipe connector
Каталожный номер:21002824
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:93
Наименование:O-ring
Каталожный номер:B230101000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:94
Наименование:Pipe connector
Каталожный номер:12329107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:95
Наименование:Pipe connector
Каталожный номер:21002825
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:96
Наименование:G3/4-M26-L115
Каталожный номер:13203028
Комплект:2
Примечание:G3/4-M26-L115
0 ₽
шт
№ на схеме:97
Наименование:Connector
Каталожный номер:12072680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:98
Наименование:Connector
Каталожный номер:A820205002280
Комплект:1
Примечание:
