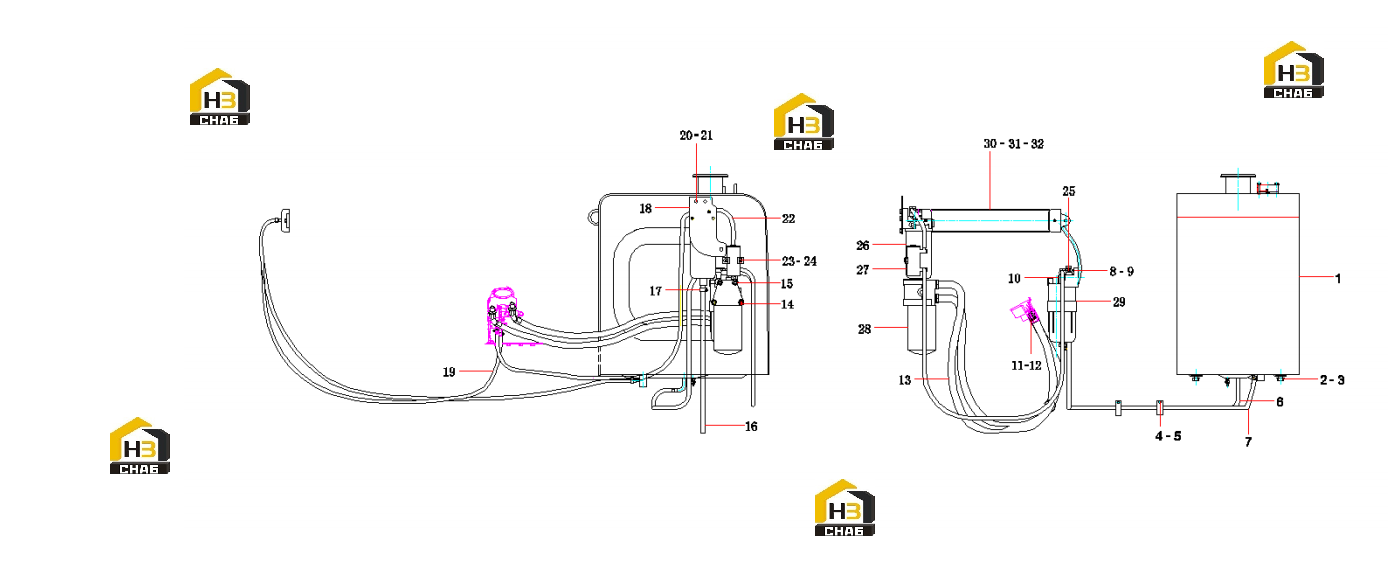

Система топливная 13452524

← Система выхлопная 13455262 Бак топливный 10249435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:10249435

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:3

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:2

Примечание:M12x20GB5783 10.9

№ на схеме:6

Наименование:fuel pipe SY150W9I3K.1.3.5-10

Каталожный номер:13614712

Комплект:3

Примечание:

№ на схеме:7

Наименование:fuel pipe SY55C9K4R.1.3.5-5

Каталожный номер:13614426

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000215

Комплект:6

Примечание:M10x35GB70.1 10.9

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:10GB97.1

№ на схеме:10

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hose, oil

Каталожный номер:60044059

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:21008534

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:M10x110GB70.1 10.9

№ на схеме:16

Наименование:Hose

Каталожный номер:10787734

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, hose

Каталожный номер:60202897

Комплект:3

Примечание:

№ на схеме:18

Наименование:fuel filter installation plate

Каталожный номер:13669833

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil inlet tube of primary filter

Каталожный номер:13682297

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:22

Наименование:fuel pipe SY135C9I4K.1.3.5-1

Каталожный номер:13698661

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210404000009

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cooler AS, Fuel

Каталожный номер:B220201000027

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fule filter

Каталожный номер:60250940

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:28

Наименование:Filter, engine oil

Каталожный номер:B222100000560

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuel Filter Assembly

Каталожный номер:60307172

Комплект:1

Примечание:

№ на схеме:30

Наименование:Link bolt

Каталожный номер:60064766

Комплект:4

Примечание:

№ на схеме:31

Наименование:Shim

Каталожный номер:60064764

Комплект:8

Примечание:

№ на схеме:32

Наименование:Hose GP, fuel

Каталожный номер:60018586

Комплект:4

Примечание:
