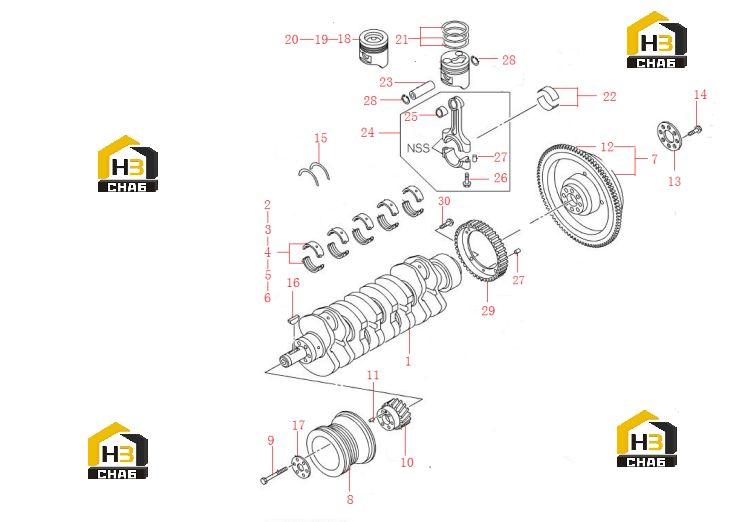

Система коленчатого вала 60335630

← Система распределительного вала 60335616 Система газораспределения и корпус маховика 60335635 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:60333558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, crankshaft

Каталожный номер:B221500000377

Комплект:5

Примечание:

№ на схеме:3

Наименование:METAL SET;CRANKSHAFT(2)

Каталожный номер:60065493

Комплект:5

Примечание:

№ на схеме:4

Наименование:Bushing - Bearing

Каталожный номер:B221500000378

Комплект:5

Примечание:

№ на схеме:5

Наименование:METAL SET;CRANKSHAFT(4)

Каталожный номер:60065494

Комплект:5

Примечание:

№ на схеме:6

Наименование:Bushing - Bearing

Каталожный номер:B221500000379

Комплект:5

Примечание:

№ на схеме:7

Наименование:Flywheel

Каталожный номер:60115397

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pulley of CR/SHF

Каталожный номер:60333559

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pulley fix bolt

Каталожный номер:60333560

Комплект:6

Примечание:

№ на схеме:10

Наименование:Gear of CR/SHF

Каталожный номер:60333561

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:60115350

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring - Gear

Каталожный номер:60115393

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:60003425

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60115396

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer; thrust, cr/shf

Каталожный номер:60335631

Комплект:2

Примечание:

№ на схеме:16

Наименование:Key, crankshaft

Каталожный номер:B229900003062

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer of CR/SHF pulley

Каталожный номер:60333562

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:60335632

Комплект:4

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:60335633

Комплект:4

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:60335634

Комплект:4

Примечание:

№ на схеме:21

Наименование:Ring - Piston

Каталожный номер:60065507

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shell - Connecting Rod

Каталожный номер:60065510

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin - Piston

Каталожный номер:60115445

Комплект:4

Примечание:

№ на схеме:24

Наименование:Connecting Rod GP

Каталожный номер:60065511

Комплект:4

Примечание:

№ на схеме:25

Наименование:Sleeve - Connecting Rod

Каталожный номер:60115473

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60093248

Комплект:8

Примечание:

№ на схеме:27

Наименование:Dowel

Каталожный номер:60003668

Комплект:8

Примечание:

№ на схеме:28

Наименование:Lock, retainer

Каталожный номер:60003488

Комплект:8

Примечание:

№ на схеме:29

Наименование:Rotor of crank sensor

Каталожный номер:60333566

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:60115591

Комплект:3

Примечание:
